신제품 추천 | 풀앵글 캡처: SUS507GM 카메라 어레이를 활용한 고정밀 순간 3D 스캐닝

2025-09-02 15:11

박물관 온라인 전시실에서 '360° 회전 보기'로 감상하는 유물 모형이나 구매한 '유물 복제 피규어'의 원본 데이터는 대부분 카메라 어레이를 이용한 비접촉식 3D 스캐닝에서 비롯된다.

홀로그래픽 문화 유물 전시

카메라 어레이는 여러 대의 카메라를 특정 공간 기하학적 배열로 구성하여 동기화 협업을 이루고, 대상의 서로 다른 각도 이미지를 동시에 촬영함으로써 대상에 대한 “전방위 커버리지”를 실현합니다. 이후 소프트웨어 알고리즘을 통해 픽셀 간 공간적 위치 관계를 계산하여 최종적으로 대상의 3차원 모델을 재구성합니다.

3D 모델의 정밀도, 완전성 및 선명도를 달성하기 위해 동기성, 촬영 정밀도 및 동적 적응성 등은 어레이의 카메라 선정 지표입니다. MindVision이 자체 개발한 MV-SUS507GM은 카메라 어레이 환경에 적합하며, 3차원 기하학적 모델 구현을 위한 신뢰할 수 있는 데이터를 제공합니다.

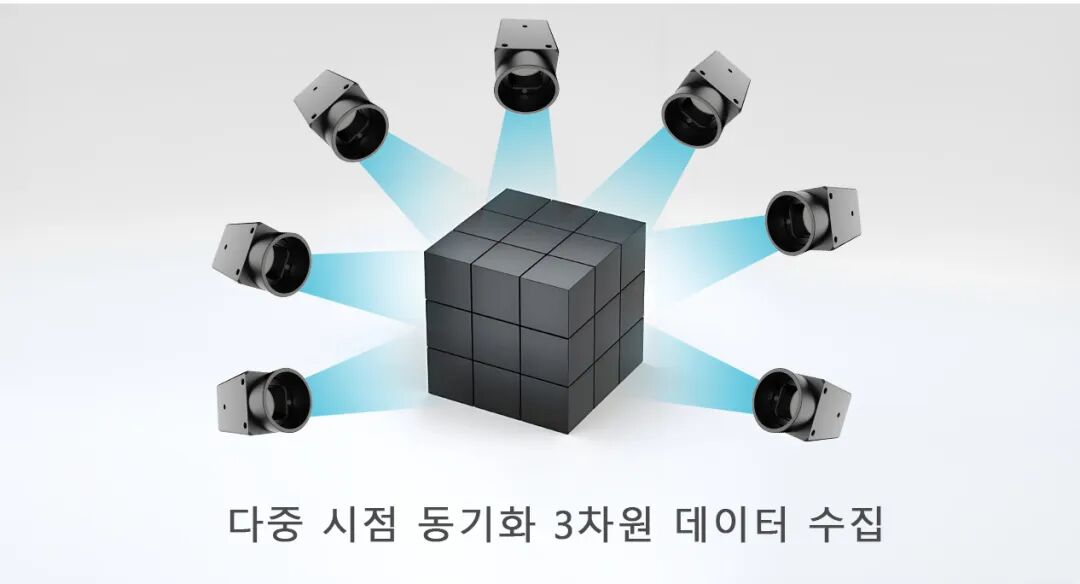

다중 시점 동시 수집

카메라에 내장된 프로그래밍 가능한 I/O를 통해 외부 트리거 플래시 동기 촬영을 지원하여 촬영 시차로 인한 “시점 불일치”를 방지합니다. 동시에 한 대의 컴퓨터에서 여러 대의 카메라를 안정적으로 작동시켜 어레이 3D 스캐닝의 다중 시점 동시 수집 요구를 충족시키고, 3D 모델의 접합 정밀도를 향상시킵니다.

이미지 품질 보장

글로벌 셔터는 3D 스캐닝의 필수 요건으로, 모든 픽셀이 동시에 노출되도록 하여 움직이는 물체를 촬영할 때 발생하는 '젤리 효과'를 제거하고 시점 간 엄격한 기하학적 일관성을 보장합니다. 또한 8비트 RAW 데이터 출력과 39.2dB의 신호대잡음비(SNR)를 통해 안정적이고 충분한 조명 환경에서 사실적이고 선명하며 신뢰할 수 있는 이미지 정보를 제공합니다.

데이터 고효율 전송

USB 3.0 5Gbps 전송 대역폭과 고속 센서의 조합으로 다중 카메라 협업도 문제없이 처리됩니다. CPU 과부하로 인한 프레임 드롭이나 연결 끊김 현상을 방지하여 컴퓨터가 각 다중 시점 이미지를 즉시 처리할 수 있도록 합니다.

모든 환경에서 호환

GIGE 카메라의 SDK와 완벽하게 호환되며, PC Linux 및 ARM Linux 시스템을 지원하여 배포가 더욱 유연합니다. Vision 프로토콜과 호환되며 Halcon, VisionPro, Labview 등의 비전 소프트웨어를 지원합니다. 익숙한 소프트웨어 라이브러리와 개발 환경을 직접 사용하여 카메라를 조작할 수 있어 개발 주기와 비용을 단축할 수 있습니다.

응용 사례

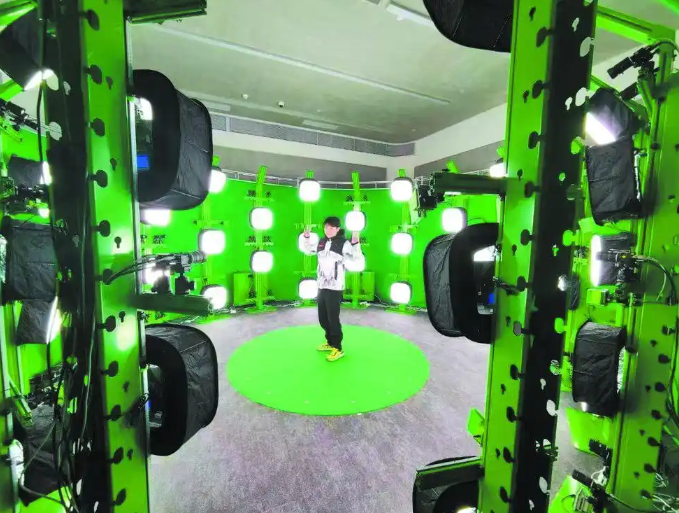

배열 카메라 기반 인체 3D 스캐닝

원통형 지지대를 기반으로 48대의 카메라를 원형으로 배치하고, 하드웨어 동기화를 통해 모든 카메라를 제어합니다. 스캔 대상은 영역 중심에 서고, 플래시가 동기화되어 점등되어 노출 시간 내에 밝기가 균일하고 모션 블러가 없는 선명한 이미지를 확보합니다. 다중 시점 이미지 데이터는 고속 인터페이스를 통해 프로세서로 전송되며, 다중 시점 2D 정보로부터 계산을 통해 진정한 3D 기하 구조를 복원합니다.

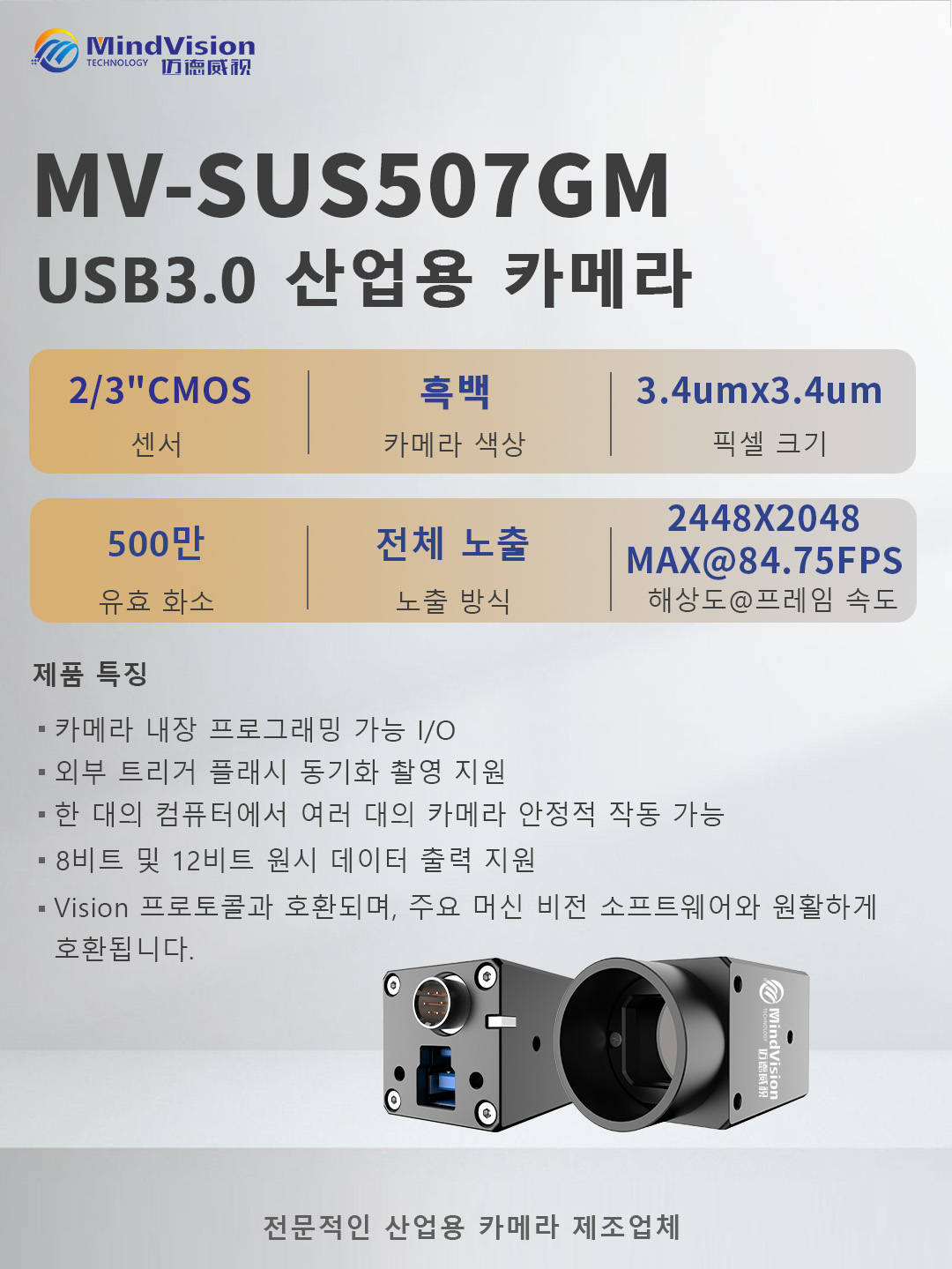

카메라 매개변수

	MV-SUS507GM
센서	2/3"CMOS
카메라 유형	흑백
픽셀 크기	3.4umx3.4um
유효 화소	500만
해상도@프레임 속도	2448X2048 MAX@84.75FPS
노출 방식	프레임 노출
신호대잡음비	39.3dB
데이터 인터페이스	USB3.0
