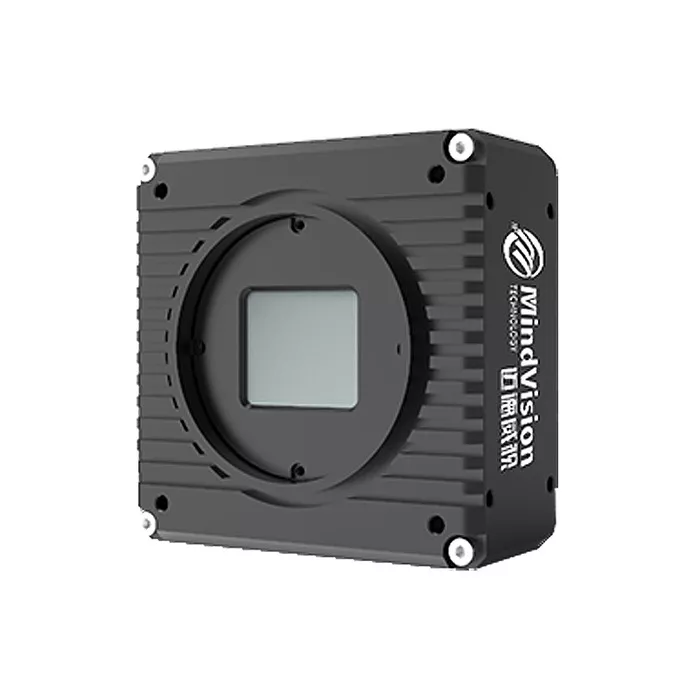

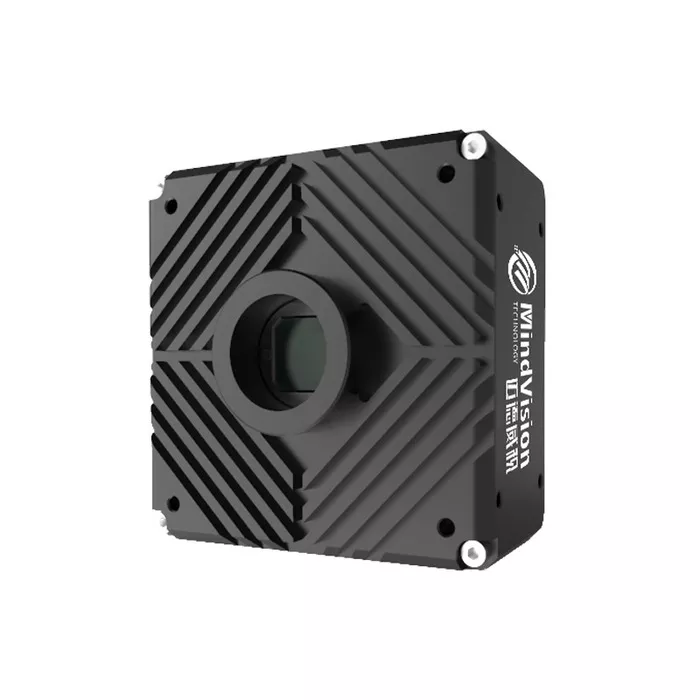

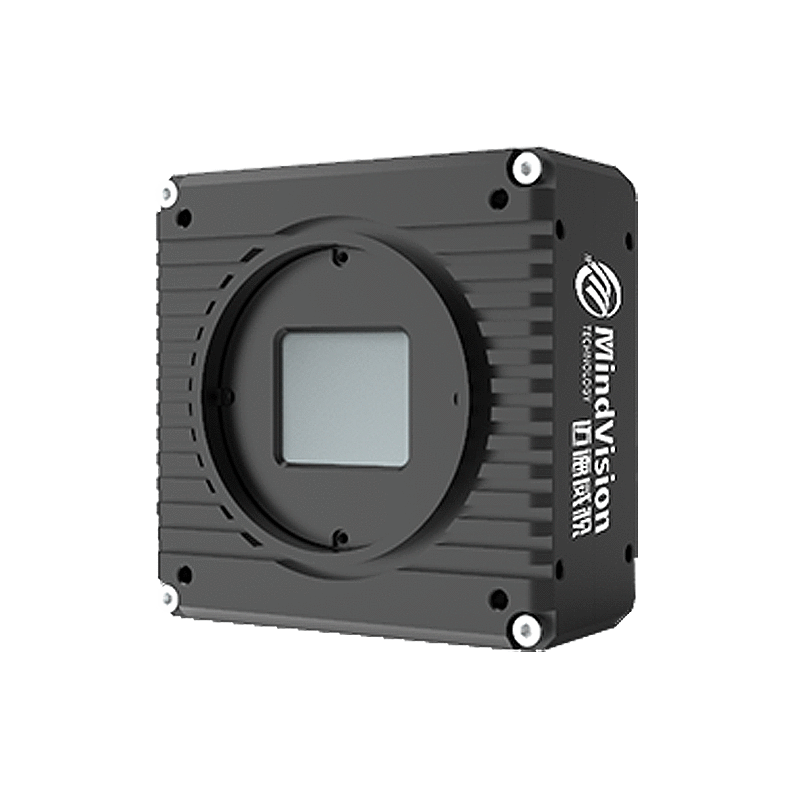

고속 영역 스캔 카메라
CoaXPress 카메라는 연구 개발 초기부터 정확하게 고속 이미징을 타깃으로 삼았습니다. 뛰어난 성능으로 인해 장비에 엄격한 요구 사항이 있는 산업 분야와 전문 응용 시나리오에 완벽하게 적합합니다. 최첨단 CoaXPress(CXP) 디지털 인터페이스와 함께 사용하면 마치 고속 데이터 처리를 위한 “스마트 뇌”를 탑재한 것처럼 매우 높은 효율로 대량의 고속 시각 데이터를 빠르고 정확하게 처리할 수 있습니다. 따라서 이 카메라는 기계 비전 및 의료 이미징과 같은 많은 최첨단 중요 응용 분야에서 빛을 발하며 최상의 선택이 됩니다.
CoaXPress란 무엇입니까
CoaXPress 카메라는 동축 케이블의 단순성과 고급 직렬 데이터 기술을 결합하여 단일 케이블에서 초당 최대 12.5기가비트(Gbps)의 데이터 전송 속도를 달성하며, 여러 케이블을 사용할 경우 최대 50Gbps까지 가능합니다. 또한 허브나 중계기가 필요 없이 100미터 이상의 거리에 걸쳐 데이터를 전송할 수 있습니다. 이로 인해 빠른 데이터 전송 속도와 높은 안정성이 요구되는 응용 프로그램에 대한 신뢰할 수 있는 선택이 됩니다.
CoaXPress 카메라의 주요 특징
CoaXPress 카메라는 속도에서 유연성에 이르기까지 많은 이점을 제공합니다:
1. 고속 및 대역폭: 이러한 카메라는 여러 케이블을 통해 최대 50Gbps의 데이터를 처리할 수 있어 고해상도 이미지의 빠른 전송이 가능합니다.
2. 긴 케이블 길이: 100미터 이상의 거리에서도 신호 품질이 우수하게 유지되어 설치 및 구성에 유연성을 제공합니다.
3. CoaXPress 전원 공급(PoCXP): 단일 케이블로 전원과 데이터를 모두 전송하여 설치를 단순화합니다.
4. 다중 카메라 지원: 단일 프레임 그래버 카드에 여러 카메라를 연결하여 동기화된 작동이 가능하며, 협조가 필요한 애플리케이션에 이상적입니다.
5. 낮은 대기 시간 트리거링: 고정된 대기 시간 트리거링을 통해 실시간 응답이 가능하며, 시간에 민감한 프로세스에 중요합니다.
CoaXPress를 통한 전력
CoaXPress 전원 공급 장치(PoCXP)를 통해 단일 동축 케이블을 통해 데이터, 제어 신호 및 전력을 전송할 수 있으며, 기존 설정에 비해 필요한 케이블 수가 크게 줄어듭니다. 이로 인해 설치 과정이 간소화되고 케이블이 복잡해지는 것을 최소화합니다.
별도의 전원 케이블과 가능한 다른 특수 케이블이 필요하지 않기 때문에 PoCXP 시스템은 일반적으로 더 적은 하드웨어가 필요합니다. 이로 인해 비용이 절약되고 시스템 설계가 더 간결하고 쉬워집니다. 관리 및 연결할 케이블이 적기 때문에 PoCXP 기반 애플리케이션의 설치 시간을 크게 단축할 수 있습니다. 이를 통해 배포가 가속화되고 전체 프로젝트 비용이 감소할 수 있습니다.
CoaXPress 이미저의 응용
성능과 신뢰성으로 인해 CoaXPress 이미저는 다양한 분야의 광범위한 응용 분야에서 사용됩니다:
기계 비전: 제조 환경의 품질 관리 및 검사 분야에서 중요합니다.
의료 영상: 진단 및 수술 지침에 필요한 고해상도 세부 사항을 제공합니다.
방송: 라이브 이벤트를 위한 부드럽고 고품질의 비디오 전송을 제공합니다.
국방 및 보안: 감시 및 정찰에 사용되며, 이러한 시나리오에서는 고속으로 세부 사항이 풍부한 영상이 중요합니다.
CoaXPress 인터페이스의 이점
CoaXPress는 이미지 캡처 카드가 필요하여 비용이 증가하지만, 이미지 캡처 카드는 성능을 향상시키고 추가 기능을 제공합니다. 케이블 길이가 약 5m로 제한되는 USB 3.0 인터페이스와 달리 CoaXPress 2.0은 40~100m의 전송 거리를 지원합니다. 또한 전원과 데이터 전송에 단일 케이블을 사용하므로 비용 효율적이며, 특히 CoaXPress 케이블은 쉽게 접근할 수 있어 전체 비용을 절감할 수 있습니다. 이 인터페이스를 통해 여러 대의 카메라를 동기화할 수 있어 산업 환경에서 움직이는 물체를 촬영할 때 매우 효율적이며, 저해상도 카메라 여러 대를 사용하는 대신 더 적은 수의 효율적인 카메라를 사용함으로써 비용을 절감할 수 있습니다. 최대 12Gbps의 전송 속도를 제공하는 CoaXPress는 빠른 데이터 흐름을 지원하여 이미지 캡처 카드와 함께 사용할 경우 시스템 효율성을 크게 향상시킵니다. 또한 GeniCam과 호환되어 카메라, 인터페이스 및 소프트웨어 간의 원활한 통합을 보장하며, 시스템 구성을 위해 케이블 하나만 연결하면 되므로 설치가 간편합니다.
요약하자면, CoaXPress 카메라는 최대 속도와 긴 케이블이 필요한 애플리케이션에 적합한 반면, GigE와 USB3는 덜 까다롭고 비용에 민감한 용도에 더 적합합니다.
