응용 사례 | 정기 점검에서 자동 경보까지: 전력 점검 분야의 MV-GF120 산업용 열화상 카메라

2025-09-16 14:48

전력 시스템의 안정적인 운영은 산업 생산과 민생에 직접적인 영향을 미칩니다. 전력 장비의 장기간 고부하 운전은 전류 부하, 환경 부식, 부품 노화 등의 요인으로 인해 접속부 이완, 절연층 손상, 내부 단락 등의 고장이 발생하기 쉬우며, 이러한 문제들은 종종 비정상적인 발열을 동반하여 육안으로 감지하기 어렵습니다. 열화상 카메라는 효율적이고 비접촉식이며 무공해적인 검사 도구로서 전력 장비 고장 검사의 든든한 보장이 되고 있습니다.

전기 시험

기술 원리

모든 절대 영도(-237.15℃) 이상의 물체는 외부로 적외선 열복사를 방출합니다. 인간의 눈은 적외선을 직접 볼 수 없지만, 열화상 카메라는 이를 ‘본모습 그대로 드러내’ 줍니다. 이 카메라는 물체가 방출하는 복사를 감지하여 전기 신호로 변환하고, 시스템 처리를 거쳐 최종적으로 인간의 눈으로 볼 수 있는 열화상 이미지로 전환합니다. 이미지 내 색상 분포를 통해 물체 표면의 온도 분포 상황을 직관적으로 파악할 수 있습니다.

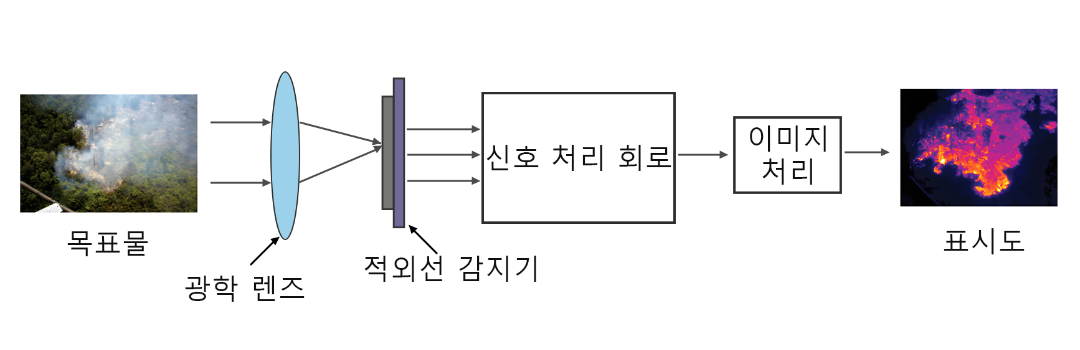

적외선 열화상 촬영의 원리

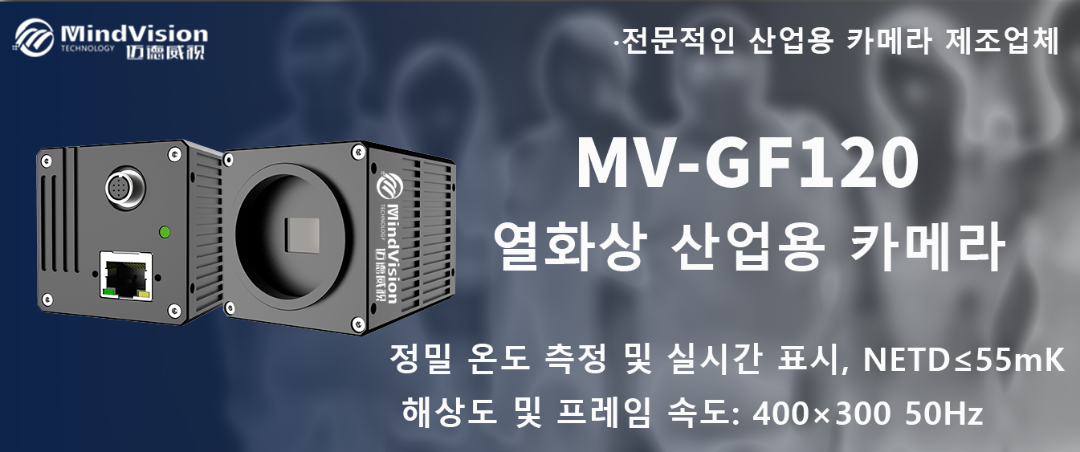

MindVision이 자체 개발한 MV-GF120은 물체 표면 온도를 측정하고 실시간 열화상을 표시할 수 있는 산업용 원적외선 열화상 카메라입니다.

제품 장점

정밀 온도 측정과 높은 감도

방사율 설정, 거리 보정, 습도 보정 등을 제공하며, 다양한 전력 장비의 재질에 맞춰 방사율 매개변수를 조정하여 온도 측정 데이터의 정확성과 신뢰성을 보장합니다. 고열 감도(≤55mK)의 적외선 감지기를 채택하여 ±1℃의 미세한 온도 차이를 구분할 수 있으며, 전력 장비 고장 초기 단계에서 온도 이상을 식별합니다.

세부 사항 포착과 동적 모니터링

400×300 해상도로 장비 표면 온도 분포의 세부 사항을 선명하게 표시하여 해상도 부족으로 인한 잠재적 결함 누락을 방지합니다. 50Hz 프레임 레이트와 결합하여 전력 고장 시 온도 급상승 과정을 신속하게 기록함으로써 고장 원인 규명을 위한 완전한 동적 온도 데이터 체인을 제공합니다.

초고속 응답과 안정적인 전송

장비는 15ms 미만의 열 응답 속도를 갖추어 온도 변화를 신속하게 포착하고 갑작스러운 과열 현상을 실시간으로 감지합니다. RJ45 기가비트 이더넷 인터페이스를 통해 100미터 원거리에서도 안정적인 전송이 가능하여, 전방에서 수집된 대량의 열화상 데이터가 손실 없이 프레임 드롭 없이 서버로 전송됩니다. 이를 기반으로 장비는 다중 카메라 협업 네트워크 구성을 지원하여 대형 변전소 등 환경에서 전체 커버리지의 원활한 검사를 손쉽게 구현합니다.

지능형 분석 및 조기경보 기능

사용자가 관심 영역을 직접 설정할 수 있도록 지원하여 주요 장비에 대한 정밀 모니터링을 실현합니다. 동시에 장비는 고온/저온 경보 및 사용자 정의 온도 범위 경보를 지원하며, 각 장비의 재료별 안전 한계값에 따라 경보 매개변수를 설정할 수 있습니다.

일상적인 순찰 점검 시 잠재적 위험 요소 식별부터 갑작스러운 고장 발생 시 데이터 추적까지, MV-GF120은 안정적이고 효율적인 기술 지원을 제공하여 전력 검사가 '수동적 대응'에서 '적극적 사전 경고'로 전환되도록 돕습니다.

응용 사례

열화상 카메라를 변전소 내 핵심 장비 구역에 고정하여 전력 장비의 적외선 열화상 영상을 촬영한 후, 기가비트 네트워크를 통해 열화상 이미지와 온도 측정 데이터를 실시간으로 백엔드 모니터링 센터로 전송합니다. 이 모든 과정은 인력이 고압 장비에 근접할 필요 없이 전력 장비에 대한 비접촉식 온도 모니터링 및 고장 진단을 완료할 수 있습니다.

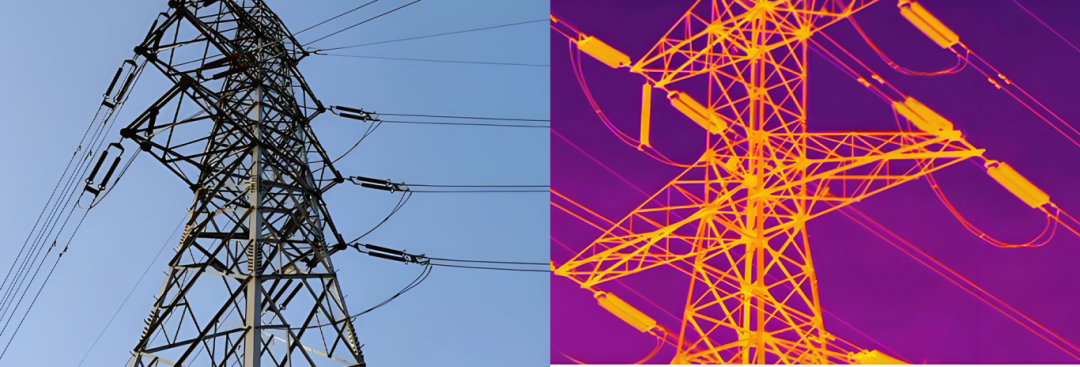

가시광선

열화상 이미지

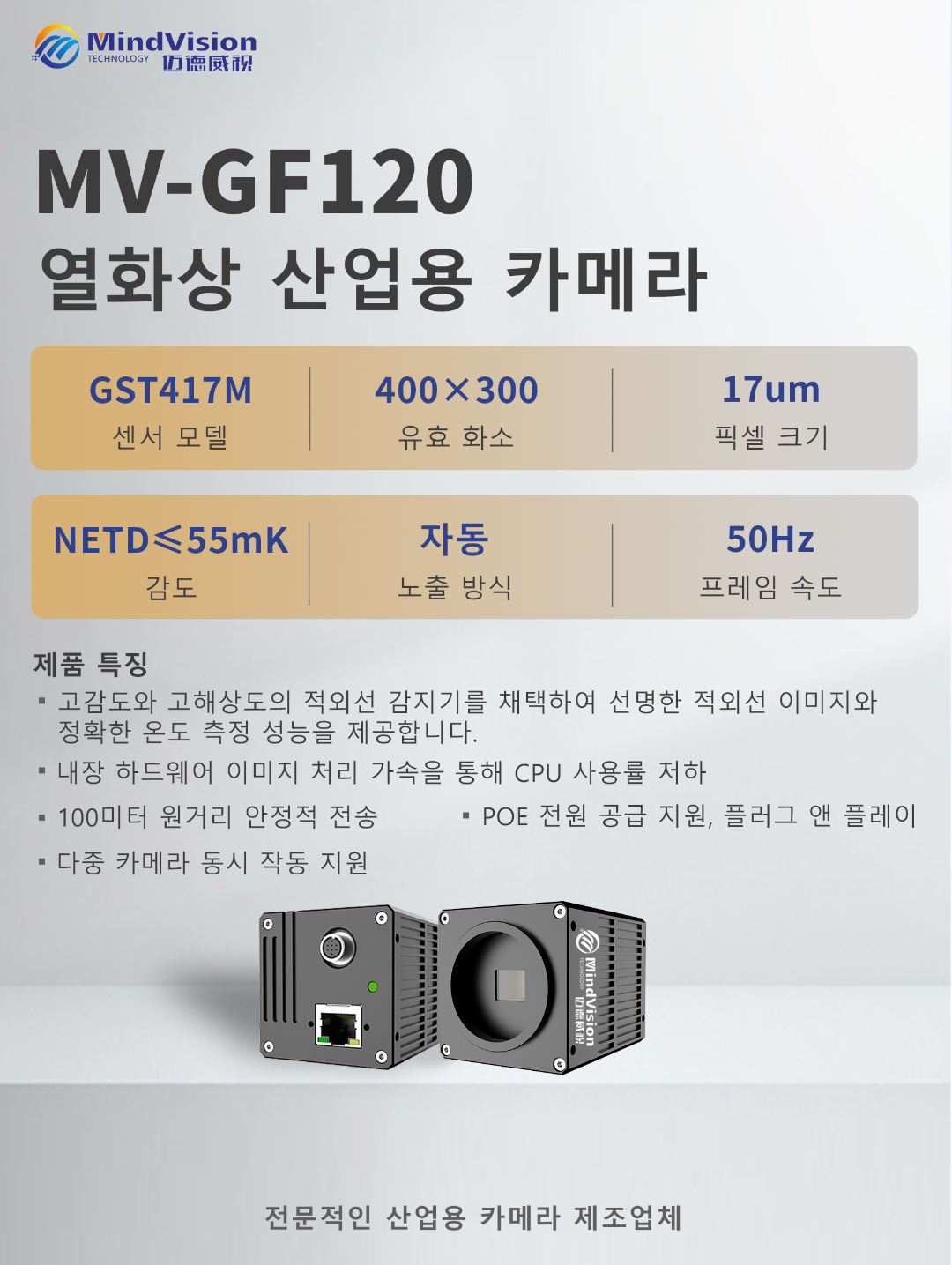

카메라 매개변수

	MV-GF120
센서	GST417M
카메라 유형	열화상
픽셀 크기	17umx17um
이미지 표시	검은 열기/하얀 열기/무지개색
해상도@프레임 속도	400X300 50Hz
노출 방식	자동
감도	NETD≤55mK
데이터 인터페이스	기가비트 네트워크
