응용 사례 | 명확한 시야, 빠른 전송, 쉬운 배포: MV-PX6500GC/GM의 화면 결함 검출 적용 사례

2025-08-19 16:46

액정 디스플레이(LCD)의 생산 과정은 복잡하고 정밀하며, 각 공정 단계는 재료 특성, 환경 변동, 장비 정밀도 등 다양한 요인으로 인해 결점, 흠집, 광 누출, 색상 이상, 오염 등 다양한 결함이 발생할 수 있습니다. 이는 최종 제품의 사용자 경험과 시장 경쟁력에 직접적인 영향을 미칩니다.

이러한 배경에서 기계 비전 기술은 “비접촉식 검사, 고해상도 이미지 수집, 지능형 알고리즘 분석”이라는 독특한 장점을 바탕으로, “인간의 눈으로 주도하는 품질 검사”라는 전통적인 방식을 혁신했습니다.

검사의 어려움

➤현재 4K, 8K 초고해상도 디스플레이 시대에 디스플레이 픽셀 간의 거리가 아미크론 수준으로 축소되면서, 결함을 정확히 식별하기 위해 산업용 카메라에는 극히 높은 해상도와 이미지 선명도가 요구됩니다.

➤고해상도 및 고프레임률의 산업용 카메라에서 생성되는 방대한 데이터는 이미지 처리 시스템의 실시간 성능에 높은 요구사항을 부과합니다. 그렇지 않으면 데이터 전송 대역폭 부족 문제뿐만 아니라 이미지 처리 지연이 증가하여 실시간 검출 요구사항을 충족시키기 어려워집니다.

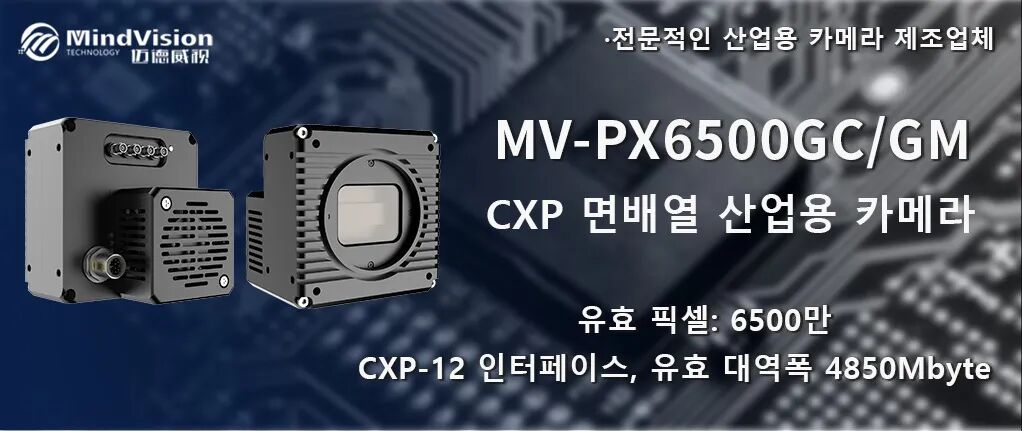

MV-PX6500GC/GM - 65메가픽셀 산업용 카메라 (디스플레이 검사용)

MindVision이 독자적으로 개발한 MV-PX6500GC/GM은 고정밀 검사가 필요한 용도에 맞게 설계되었으며, 다음과 같은 장점이 있습니다.

고속 전송 요구사항을 충족시킵니다.

CXP12 인터페이스, 최대 전송 데이터 유효 대역폭 4,850Mbyte로 10기가비트 네트워크의 4배에 달하며, 데이터 압축이나 지연을 방지하여 고속 생산 라인 요구사항에 적합한 검사를 지원합니다.

미세 결함 검사

6500만 유효 픽셀 + 3.2μm 픽셀 크기, 화면 표시 단위의 특성을 정확히 분석할 수 있으며, 화면의 세부 사항을 명확히 표시하여 미세한 결함(예: 밝은 점, 어두운 점, Mura 불균일 등)을 식별하는 데 도움이 됩니다.

환경 적응력이 우수합니다.

광범위한 노출 시간 범위(0.0020-67108.8640ms)는 다양한 물리적 특성 및 현장 조명 환경에 적응할 수 있으며, 노출을 최적화하여 결함을 강조함으로써 검사 포괄성과 정확성을 향상시킵니다. 또한 전체 노출을 통해 생산 라인 검사 시 잔상 없이 검사가 가능합니다.

다중 경로 유연 조합

1, 2, 4채널의 유연한 조합을 지원합니다. 다중 카메라 동기화 트리거를 통해 영상을 결합하여 더 넓은 감지 범위를 커버하며, 단일 카메라의 시야 부족 문제를 해결합니다.

산업용 수준의 신뢰성과 사용 편의성

단일 동축 케이블로 신호 트리거링과 전원 공급을 동시에 실현하여 배선 작업을 간소화하고 간섭을 줄일 수 있습니다. 우수한 SDK 설계로 사용자는 CXP 데이터 수집 카드를 직접 조작할 필요가 없으며, 복잡한 구성 과정을 생략하고 기존 검사 시스템에 빠르게 통합할 수 있습니다. 이는 기가비트 산업용 카메라를 사용하는 것처럼 간편합니다.

제품 해상도의 매 번의 도약은 모두 시각 기기의 모든 방면의 능력에 대한 시험이다.MV-PX6500GC/GM은 정밀도, 효율성, 안정성을 갖춘 화면 결함 검사 솔루션을 제공합니다.

응용 사례

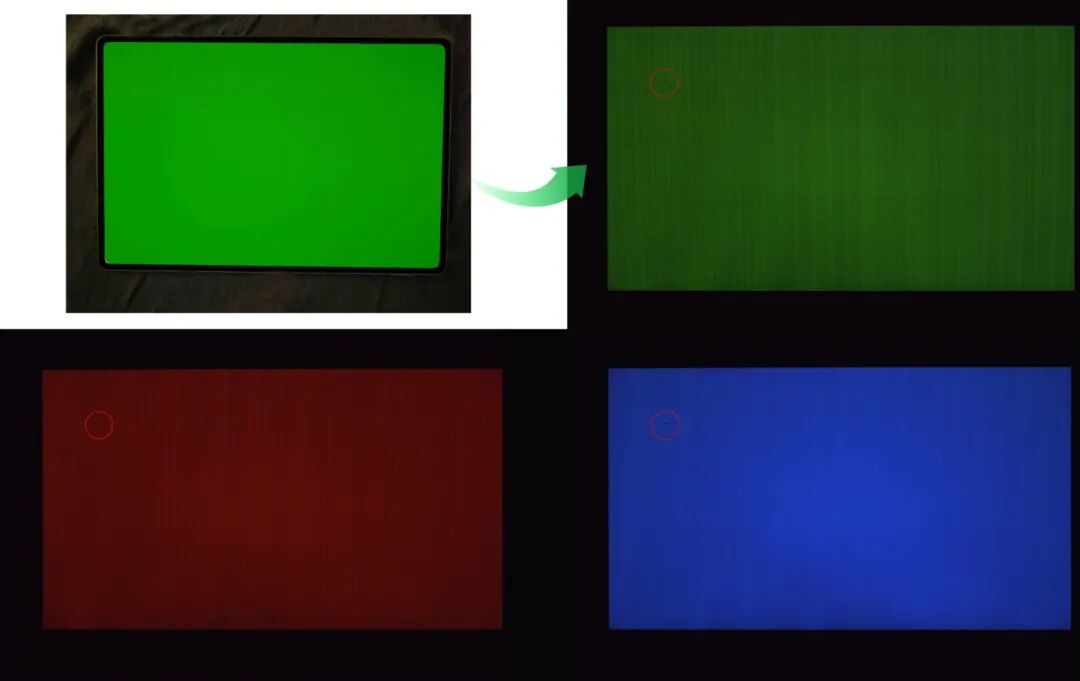

이물질이 R/G/B 단색 광장에서 나타내는 광학적 특성 차이를 기반으로, 카메라를 통해 유발되는 특징적인 이상 현상을 포착하고 알고리즘을 결합하여 서브 픽셀 수준의 정밀도로 이물질을 식별하고 분류합니다.

▲전원 연결 시 이물질 검출

화면 전체가 흰색으로 표시된 화면을 촬영하고 전문 조명 시스템을 활용하여 화면의 결함이나 흠집을 정확히 검출합니다.

제품 사양

	MV-PX6500GC	MV-PX6500GM
광학 크기	29.9mm x 22.4mm
센서 유형	CMOS
카메라 유형	컬러	흑백
픽셀 크기	3.2um x 3.2um
유효 픽셀	6,500만
해상도@프레임 속도	9344*7000 MAX@70.25FPS
노출 방식	전체 노출
노출 시간 범위(ms)	0.0020-67108.8640ms
동적 범위	66.0dB
