머신 비전과 산업 검사에서 많은 엔지니어들이 '픽셀, 해상도, 프레임 레이트'에 모든 노력을 쏟지만, 작지만 결정적인 요소인 렌즈 마운트를 간과하곤 합니다. 우리는 너무 자주 이런 경우를 봅니다: 카메라와 렌즈 사양은 종이상으로 훌륭하지만, 현장에서 렌즈가 조여지지 않거나, 장착해도 초점이 맞지 않고 전체 이미지가 흐릿해집니다. 결과는 재작업, 예산 낭비, 일정 지연입니다. 광모듈 검사 및 반도체 비주얼 검사와 같은 고정밀 광학 시나리오에서는 작은 마운트 편차가 수율 문제로 직접 증폭됩니다.

렌즈는 결코 '그냥 조이고 끝'이 아닙니다. 마운트는 세 가지를 정의합니다: 나사 규격, 플랜지 초점 거리(렌즈 시트에서 센서까지의 간격), 기계적 정렬 및 잠금. 이 중 하나라도 맞지 않으면 시스템이 실패합니다. 오늘 우리는 주류 마운트를 설명하고 바로 사용할 수 있는 선택 방법을 제시합니다.

렌즈 마운트란 무엇이며, 생각보다 중요한 이유

렌즈 마운트는 간단히 말해 렌즈와 카메라 바디 사이의 '기계적 + 광학적 인터페이스'입니다. 두 가지를 물리적으로 연결할 뿐만 아니라 렌즈의 광학적 후초점이 정확히 센서 평면에 닿도록 해야 합니다. 소비자 미러리스 카메라가 전자적으로 보정하는 것과 달리, 산업용 카메라의 이미지 품질은 거의 전적으로 기계적 정밀도에 의해 결정됩니다 — 마운트 공차가 1밀리미터의 일부만 틀려도 초점 실패나 해상도 손실로 직접 나타납니다.

따라서 마운트는 '그냥 조이는' 액세서리가 아니라 전체 비전 시스템의 첫 번째 정밀 관문입니다. 잘못 선택하면 값비싼 렌즈나 높은 픽셀 수도 소용없습니다.

플랜지 초점 거리 — 모든 마운트 뒤에 숨은 규칙

마운트를 진정으로 이해하려면 먼저 플랜지 초점 거리를 이해해야 합니다: 렌즈 장착 기준면에서 센서 표면까지의 거리입니다. 각 마운트 유형은 고정된 표준을 가지며, 렌즈는 이를 기준으로 설계됩니다. 플랜지가 약간만 맞지 않아도 초점이 센서 앞이나 뒤로 밀려 '장착했지만 초점이 안 맞는' 현상이 발생합니다.

플랜지 거리는 하드 표준이므로 어댑터는 한 방향으로만 작동합니다: 플랜지가 더 긴 렌즈를 플랜지가 더 짧은 바디에(스페이서 링으로) 장착할 수 있지만, 그 반대는 불가능합니다. 이 규칙과 C와 CS의 차이를 기억하면 명확해집니다.

산업용 카메라에서 가장 흔한 마운트: C-Mount & CS-Mount

산업용 카메라에 관해서는 C-Mount와 CS-Mount를 피할 수 없습니다 — 머신 비전의 사실상 글로벌 표준으로, 대다수의 산업용 카메라와 렌즈가 사용합니다.

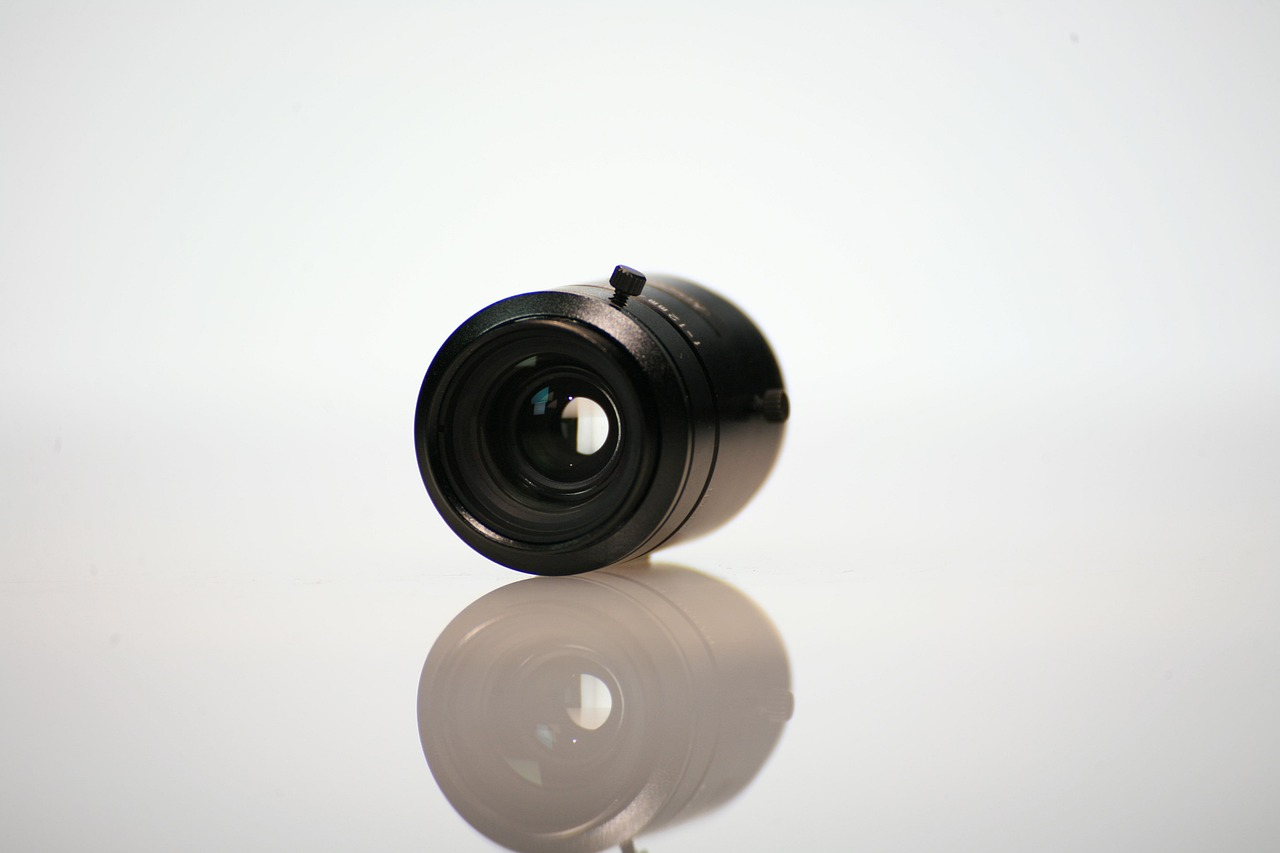

C-Mount

1인치, 32스레드 사양에 플랜지 거리 17.526mm를 사용합니다. 0.3MP에서 수십 메가픽셀까지의 카메라에서 지원되는 가장 널리 사용되는 산업용 마운트입니다. 장점: 최대 호환성, 성숙한 렌즈 생태계, 매우 다양한 초점 거리 범위(몇 mm 광각에서 100mm+ 망원까지), 가장 접근하기 쉬운 가격 — 대부분의 일상적인 검사 작업에 첫 번째 선택입니다.

CS-Mount

나사 사양은 C-Mount와 동일하며, 유일한 차이는 더 짧은 플랜지 거리 12.526mm입니다. CS-Mount는 크기가 중요한 소형 카메라에 등장합니다. 5mm 더 짧기 때문에 C-Mount 렌즈는 5mm 링으로 CS-Mount 카메라에 장착할 수 있습니다. 그러나 CS-Mount 렌즈를 C-Mount 바디에 장착하면 '너무 깊숙이' 들어가 센서에 닿거나 초점이 뒤로 밀려 초점을 맞출 수 없습니다.

대형 포맷 및 고정밀: F-Mount

F-Mount (Nikon F)는 DSLR 인터페이스로 시작되었습니다. 긴 플랜지 거리(46.5mm)와 큰 직경으로 인해 대형 포맷, 고해상도 라인 스캔 / 면적 스캔 카메라에 머신 비전에서 채택되었습니다. 더 큰 이미지 서클과 1.1", 4/3" 이상의 센서를 지원합니다 — 인쇄 검사, LCD/OLED 패널 검사, 반도체 비주얼 검사에 흔히 사용됩니다. 프로젝트에 매우 넓은 시야나 매우 높은 픽셀 밀도가 필요하다면 F-Mount가 C-Mount보다 더 나은 선택인 경우가 많습니다.

M42 / M58 및 텔레센트릭 렌즈

M42와 M58은 미터법 나사 마운트(M = 미터법, 숫자 = 나사 직경 mm)로, 주로 텔레센트릭 렌즈, 현미경 렌즈 및 특수 광학 시스템에서 발견됩니다. 고정된 플랜지 표준이 없어 유연한 어댑터 링에 의존합니다 — 왜곡과 피사계 심도 요구가 엄격한 측정 작업에 이상적입니다. 그중 텔레센트릭 렌즈는 물체 거리에 관계없이 배율을 일정하게 유지하고 원근 왜곡을 거의 제거하므로 정밀 치수 측정(외경, 간격, 버 검출)에 최우선 선택입니다.

기타 흔한 마운트

일반 사진 및 일부 산업 확장에서는 EF (Canon), K-mount (Pentax), 4/3 및 M4/3 (미러리스)도 볼 수 있습니다. 이들은 주로 산업 간 통합, 맞춤형 모듈 또는 2차 개발에 나타납니다. 이러한 마운트는 종종 전자 프로토콜을 수반하므로 — 순수 산업용 카메라에 사용할 때는 기계만 빌려쓰는 것인지, 추가 제어가 필요한지 확인하세요.

마운트 너머: 센서 포맷도 맞춰야 합니다

흔한 오해는 '마운트가 맞으면 모든 것이 좋다'이지만, 결정적인 다음 단계가 있습니다: 렌즈의 이미지 서클이 센서 포맷보다 ≥이어야 합니다. 모든 렌즈는 특정 '이미지 서클' 직경을 커버합니다. 센서 대각선보다 작으면 모서리가 어두워지고(비네팅) 가장자리 해상도가 붕괴됩니다. 예: 1/1.8" 센서는 1/1.8" 이상으로 평가된 렌즈가 필요합니다. 1/2" 전용 렌즈는 가장자리가 검게 변합니다. 따라서 마운트와 센서 포맷 모두 선택의 하드 게이트입니다.

일반적인 센서 포맷 및 대각선

렌즈를 선택할 때 먼저 카메라의 포맷을 이 표와 맞추고, 렌즈가 센서 ≥ 포맷을 지원하는지 확인한 다음, 초점 거리와 FOV를 논의하세요.

실제 어댑터와 세 가지 흔한 실수

실수 1: 마운트만 보고 포맷 무시. 나사는 맞지만 이미지 서클이 너무 작아 가장자리가 어둡고 정확도가 실패합니다.
 실수 2: CS 렌즈를 C 바디에 강제 장착. C 카메라에 값싼 CS 렌즈를 사면 초점이 절대 맞지 않고, 센서를 긁을 수도 있습니다.
 실수 3: 어댑터는 공짜라고 가정. 불량하거나 비표준 링은 편심과 느슨함을 유발 — 한쪽은 선명하고 한쪽은 흐릿합니다. 링은 작지만 정밀하고 위치가 정확한 브랜드 부품이어야 합니다.

산업별 마운트 선택

올바른 선택을 위한 세 단계

1. 카메라 마운트 확인: 먼저 C인지 CS인지(또는 F/M 등) 확인 — 가장 기본적이면서도 가장 흔한 함정.
 2. 센서 포맷 확인: 렌즈 이미지 서클이 센서 크기 ≥여야 하며, 그렇지 않으면 비네팅과 가장자리 해상도 손실이 발생합니다.
 3. 작업 거리 및 FOV 확인: 검사 거리와 시야에서 초점 거리를 도출합니다. 텔레센트릭 렌즈는 정밀 측정에 적합하고, 표준 C-Mount 렌즈는 일상적인 위치 결정/식별에 적합합니다.

주요 용어 한눈에 보기

자주 묻는 질문

본 문서는 머신 비전 렌즈 마운트에 대한 교육용 참고 자료입니다. 실제 사양은 제품 데이터시트를 따릅니다. © MindVision
