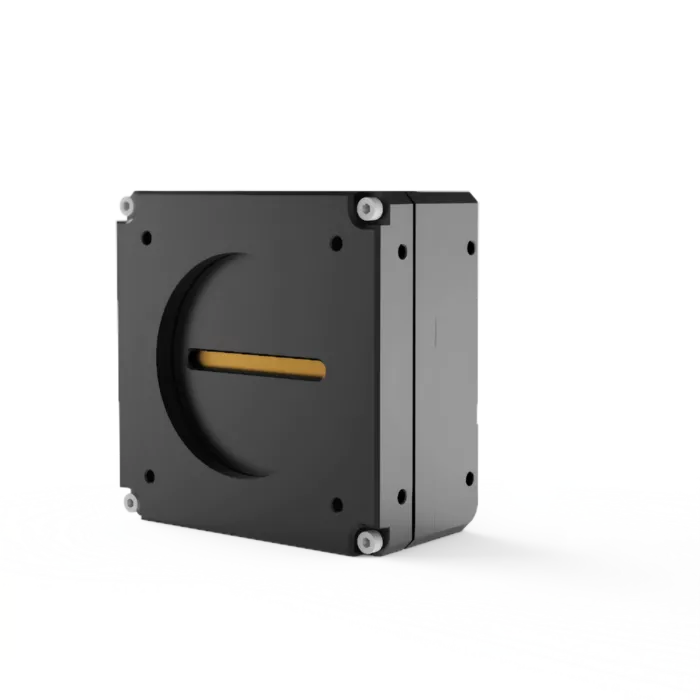

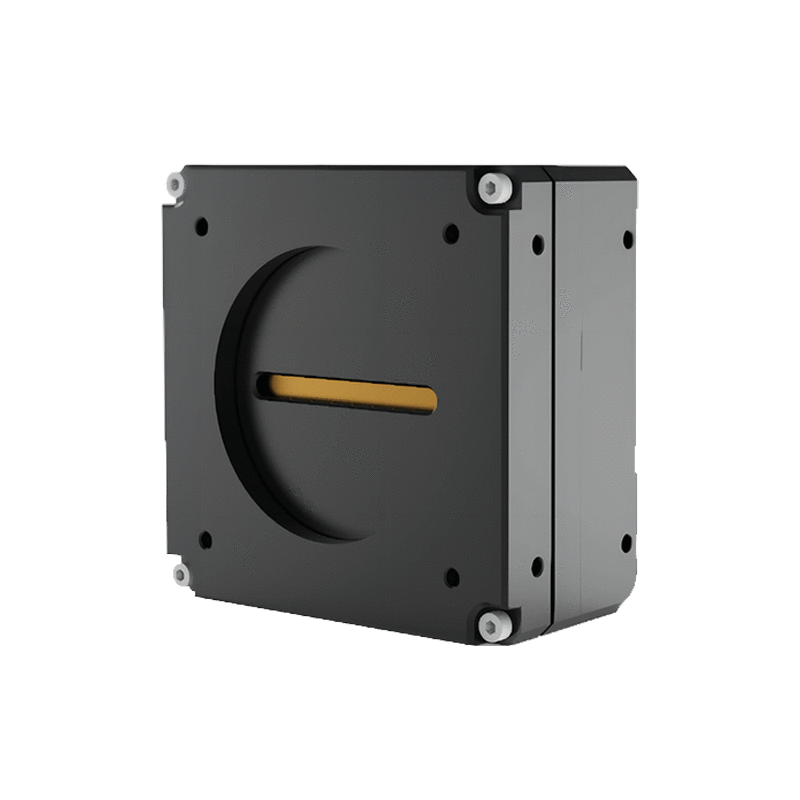

Máy ảnh quét dòng CoaXPress
Độ phân giải 16K, hỗ trợ màu thực RGB, chế độ 2TDI, tần số dòng tối đa 125KHz.
Giao diện CXP - 12, băng thông hiệu quả tối đa của truyền dữ liệu là 4850Mbyte, gấp 4 lần của 10GigE và gấp 12 lần của USB3.0.
Thiết kế SDK xuất sắc, người dùng không cần phải thao tác trực tiếp với thẻ chụp CXP, loại bỏ quá trình cấu hình cồng kềnh, đơn giản như sử dụng camera công nghiệp GigE.
Giao thức chuẩn CoaxPress 2.1, hỗ trợ kích hoạt tín hiệu cáp đồng trục và cấp nguồn.
Kết nối cáp công nghiệp tiêu chuẩn sử dụng HD - BNC. Tản nhiệt bằng khí hoặc tản nhiệt có tấm dissipator tùy thuộc vào môi trường ứng dụng.
Hỗ trợ kết hợp linh hoạt 1, 2, 4 kênh.
CoaXPress là gì
Máy ảnh CoaXPress kết hợp sự đơn giản của dây cáp đồng trục với công nghệ dữ liệu nối tiếp tiên tiến, đạt được tốc độ truyền dữ liệu lên đến 12,5 Gigabit mỗi giây (Gbps) trên một dây cáp và lên đến 50 Gbps khi sử dụng nhiều dây cáp. Ngoài ra, chúng có thể truyền dữ liệu trên các khoảng cách vượt quá 100 mét mà không cần phải sử dụng các bộ tập hợp hoặc bộ tăng cường tín hiệu. Điều này làm cho chúng trở thành một lựa chọn đáng tin cậy cho các ứng dụng đòi hỏi tốc độ truyền dữ liệu nhanh và độ ổn định cao.
Các tính năng chính của camera CoaXPress
Máy ảnh CoaXPress mang lại nhiều lợi ích, từ tốc độ đến tính linh hoạt:
1. Tốc độ và băng thông cao: Các máy ảnh này có thể xử lý tối đa 50 Gbps dữ liệu qua nhiều dây cáp, cho phép truyền nhanh hình ảnh độ phân giải cao.
2. Dài dây cáp: Chất lượng tín hiệu vẫn rất tốt trên khoảng cách hơn 100 mét, mang lại tính linh hoạt trong việc thiết lập và lắp đặt.
3. Nguồn cấp điện CoaXPress (PoCXP): Một dây cáp duy nhất truyền cả điện và dữ liệu, giúp đơn giản hóa quá trình lắp đặt.
4. Hỗ trợ nhiều máy ảnh: Nhiều máy ảnh có thể được kết nối với một thẻ bắt khung duy nhất để hoạt động đồng bộ, điều này rất lý tưởng cho các ứng dụng yêu cầu sự phối hợp.
5. Kích hoạt độ trễ thấp: Kích hoạt độ trễ cố định cho phép phản ứng thời gian thực, điều này rất quan trọng cho các quá trình nhạy cảm với thời gian.
Điện lực trên CoaXPress
Nguồn cấp điện CoaXPress (PoCXP) cho phép truyền dữ liệu, tín hiệu điều khiển và điện năng qua một dây đồng trục duy nhất, giúp giảm đáng kể số lượng dây cáp cần thiết so với các hệ thống truyền thống. Điều này làm đơn giản hóa quá trình lắp đặt và giảm thiểu tình trạng rối loạn dây cáp.
Bằng cách loại bỏ nhu cầu sử dụng dây cáp cấp điện riêng biệt và có thể là các dây cáp chuyên dụng khác, các hệ thống PoCXP thường yêu cầu ít phần cứng hơn. Điều này giúp tiết kiệm tiền bạc và làm cho thiết kế hệ thống gọn gàng và dễ dàng hơn. Với ít dây cáp cần quản lý và kết nối hơn, thời gian lắp đặt cho các ứng dụng dựa trên PoCXP có thể được giảm đáng kể. Điều này có thể tăng tốc độ triển khai và giảm chi phí tổng thể của dự án.
Ứng dụng của Máy quay ảnh CoaXPress
Do hiệu suất và độ tin cậy của nó, thiết bị chụp ảnh CoaXPress được sử dụng trong một loạt các ứng dụng trong các lĩnh vực khác nhau:
Thị giác máy: Quan trọng trong các phần kiểm soát chất lượng và kiểm tra trong môi trường sản xuất.
Chụp ảnh y tế: Cung cấp các chi tiết độ phân giải cao cần thiết cho việc chẩn đoán và hướng dẫn phẫu thuật.
Phát sóng: Cung cấp truyền video mượt mà và chất lượng cao cho các sự kiện trực tiếp.
Phòng thủ và An ninh: Được sử dụng cho giám sát và trinh sát, chụp ảnh tốc độ cao và chi tiết là rất quan trọng trong các tình huống này.
Ưu điểm của giao diện CoaXPress
Mặc dù CoaXPress yêu cầu một card chụp ảnh, làm tăng thêm chi phí, nhưng card chụp ảnh cải thiện hiệu suất và cung cấp thêm chức năng. Không giống như giao diện USB 3.0, bị giới hạn ở chiều dài cáp khoảng 5 mét, CoaXPress 2.0 hỗ trợ khoảng cách truyền từ 40 - 100 mét. Nó cũng tiết kiệm chi phí, vì chỉ cần một cáp duy nhất để truyền cả nguồn điện và dữ liệu, giúp giảm tổng chi phí, đặc biệt là vì cáp CoaXPress dễ tiếp cận. Giao diện cho phép đồng bộ hóa nhiều camera, giúp rất hiệu quả khi chụp ảnh các vật thể chuyển động trong môi trường công nghiệp và tiết kiệm tiền bằng cách sử dụng ít camera hơn, hiệu quả hơn (thay vì nhiều camera có độ phân giải thấp hơn). Với tốc độ truyền lên đến 12 Gbps, CoaXPress cho phép truyền dữ liệu nhanh, giúp cải thiện đáng kể hiệu quả của hệ thống khi sử dụng với card chụp ảnh. Nó cũng tuân thủ GeniCam, đảm bảo tích hợp trơn tru giữa camera, giao diện và phần mềm, và thiết lập đơn giản, chỉ cần một kết nối cáp để định cấu hình hệ thống.
Tóm lại, camera CoaXPress phù hợp với các ứng dụng đòi hỏi tốc độ tối đa và cáp dài, trong khi GigE và USB3 phù hợp hơn với các mục đích sử dụng ít đòi hỏi và tiết kiệm chi phí.
