応用事例 | GEC405U UVカメラによるエポキシ樹脂封止品質検査

チップパッケージングの核心的な目的は、チップコアに信頼性の高い物理的保護を提供し、機械的保護、電気的接続、放熱経路を確保するとともに、様々な電子機器に安全かつ容易に適用できるようにすることである。

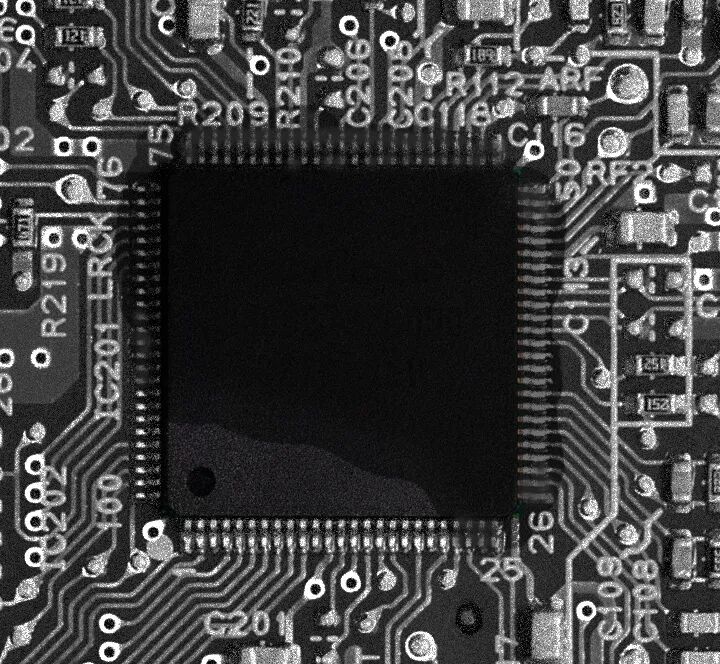

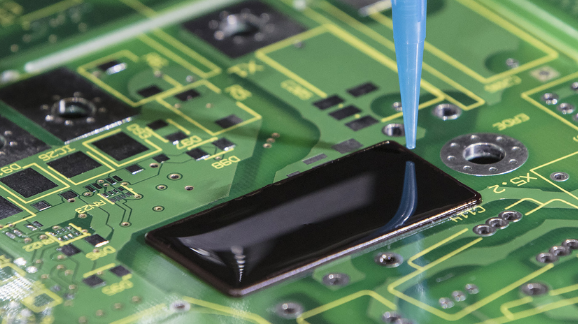

エポキシモールド樹脂を中核とする樹脂封止は、コストと効率の両面で優位性を兼ね備えるため、現在コンシューマー向けおよび産業用チップの主流封止形態となっている。樹脂の漏れ、空洞、充填ムラなどのプロセス欠陥を検出するため、紫外線イメージング技術はその独特の光学特性により、封止品質を保証する鍵となる技術となっている。

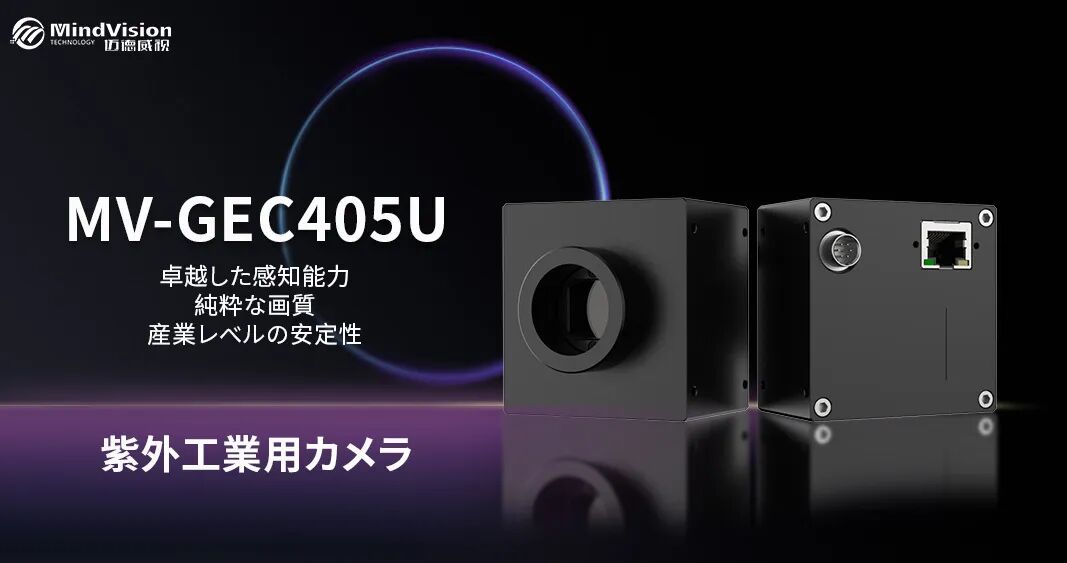

MindVisionが独自開発したMV-GEC405Uは、超高S/N比と産業レベルの信頼性により、鮮明で安定した可視化検査を実現します。主な性能は以下の通りです：

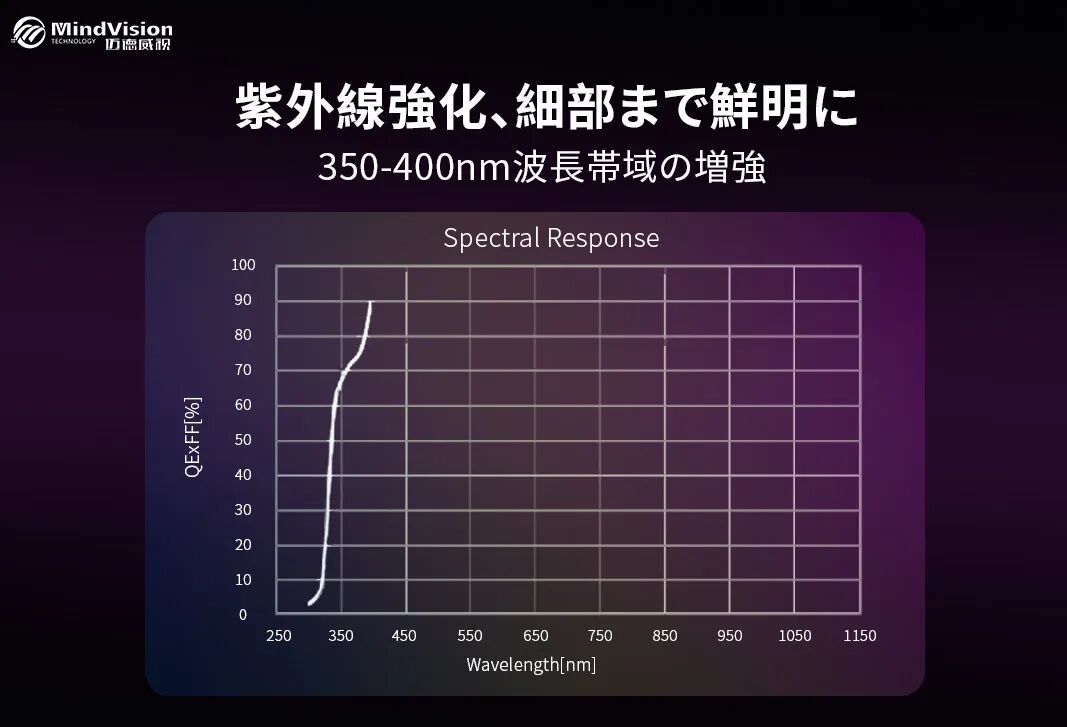

紫外線帯域強化：350-400nmの重要紫外線帯域を最適化し、樹脂と基板のコントラスト効果を最大化。

超高感度とS/N比：47dB以上のS/N比と40V/lux*sを超える極限感度を組み合わせ、厚さ差による微弱な信号変化を安定して捕捉。画像背景は純粋で、細部が鮮明。

12bitロスレス出力：4096階調のグレースケール詳細を提供し、極めて微細な反射率差を識別可能。画像のグレースケールを定量的な厚さデータに変換する鍵となる。
