応用事例｜「漠然とした判断」から「精密な定量化」へ：アルミ箔シール不良検出におけるサーモグラフィ技術

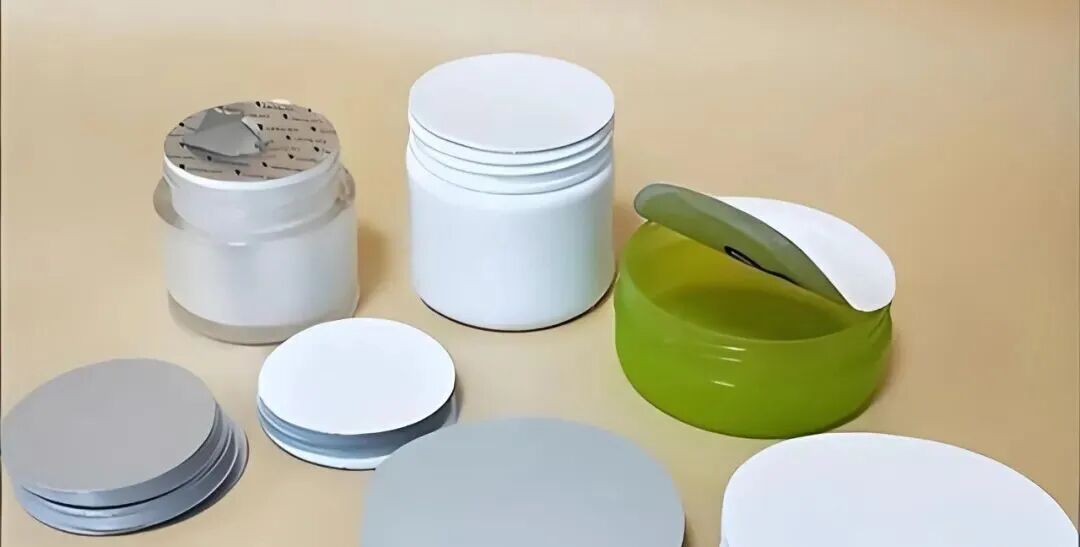

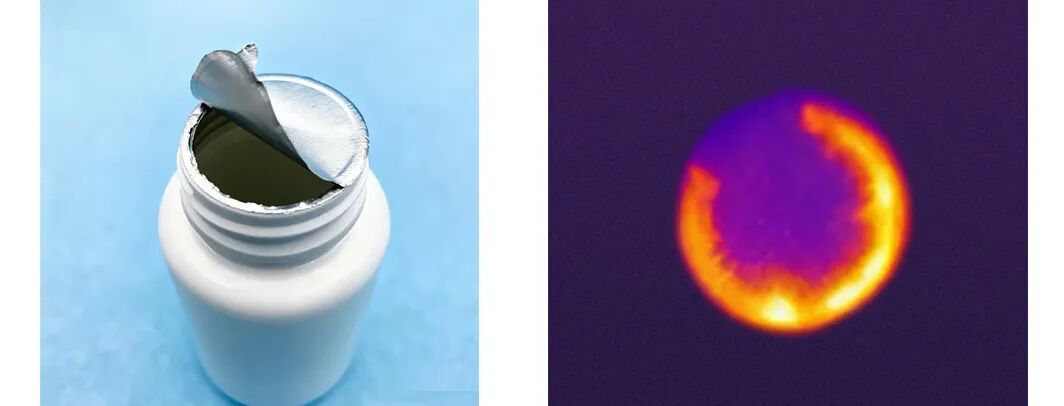

アルミ箔シールは遮断性、密封性、安全性などの多様な利点から、日用品、食品、医薬品などの分野で広く使用され、製品品質を保証する重要な防壁となっている。シールの「良し悪し」は表面の平坦さによって決まるわけではなく、完璧なシールと致命的な「不完全シール」は、冷却後はほぼ同じように見える。

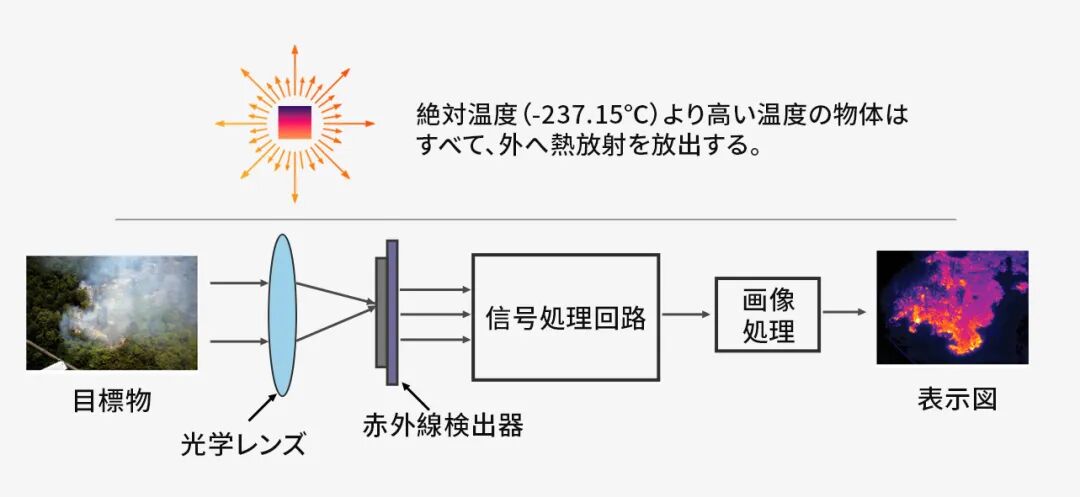

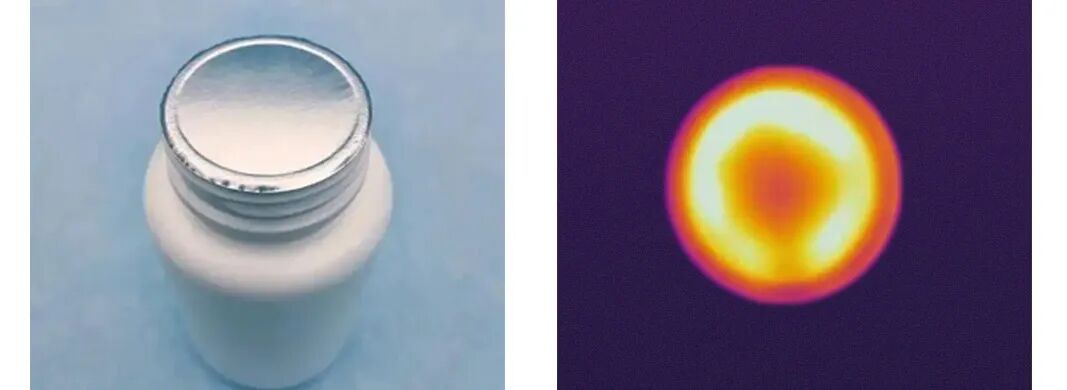

熱画像技術は、検査基準を「外観」依存から「温度」の定量分析へと転換する。完璧なヒートシールは、温度が均一で輪郭が明瞭、幅が均一な溶着痕を残す。いかなる欠陥もこの均一性を損なう。熱画像装置は可視化により、シール領域の温度分布を精密に読み取り分析し、シール品質を判定する。

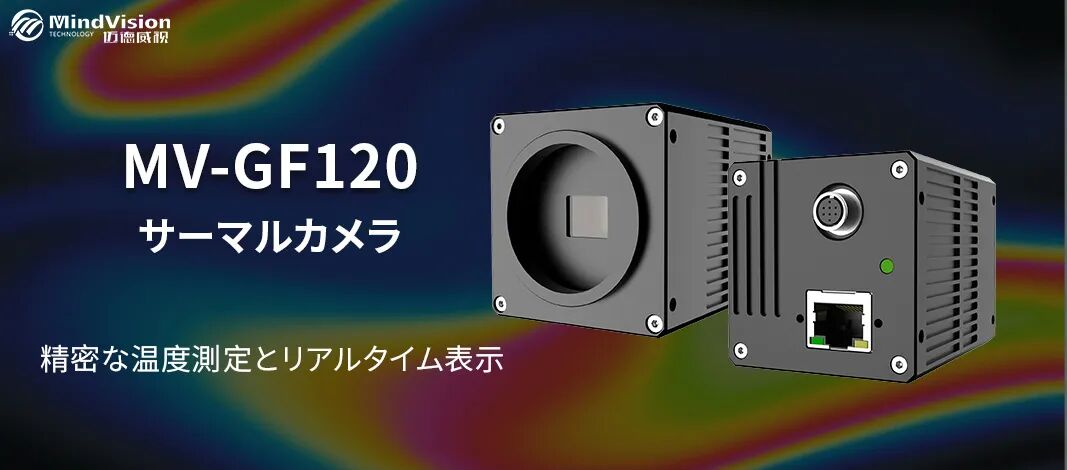

MindVisionが独自開発したMV-GF120サーモグラフィカメラは、一切の接触を必要とせず、アルミ箔シール部の温度分布を正確に捕捉し、欠陥を識別することで、「検出が困難で漏れやすい」という課題を根本から解決します。

アルミ箔シール後の熱分布特性を分析することで、非破壊かつ迅速にシールの完全性と均一性を判定し、製品の封止品質を効果的に保証する。
