応用事例 | 浸透型精密検出：GEC31I短波赤外線カメラが半導体歩留まりを向上

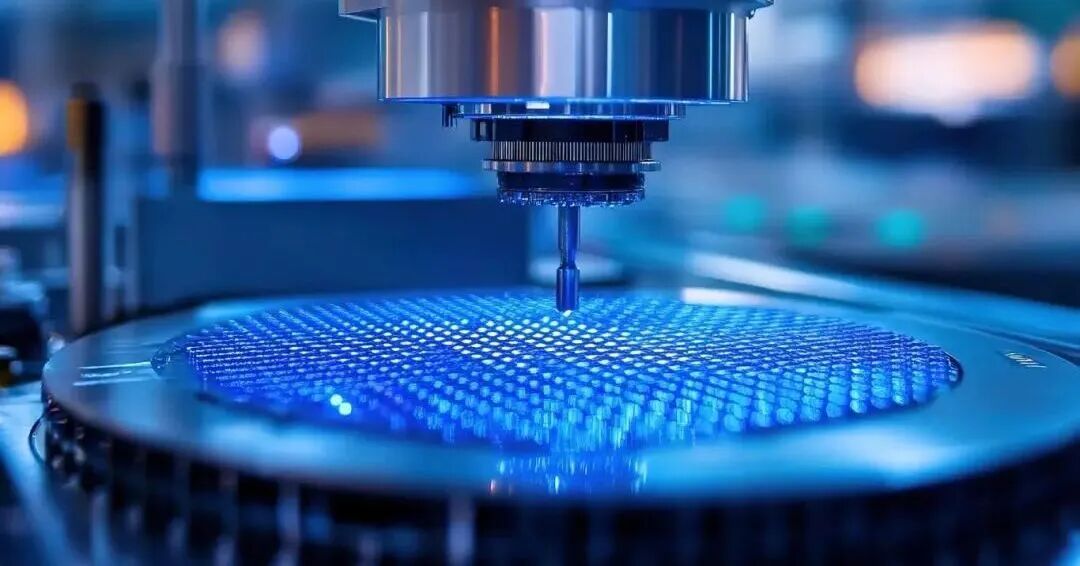

半導体製造が高集積化へ進化する中、イメージング技術にはより厳しい要求が課せられている。シリコン材料は可視光を強く吸収するため、可視光イメージングではウェハー内部のキズやクラックといった「隠れた問題」を検出することが困難である。

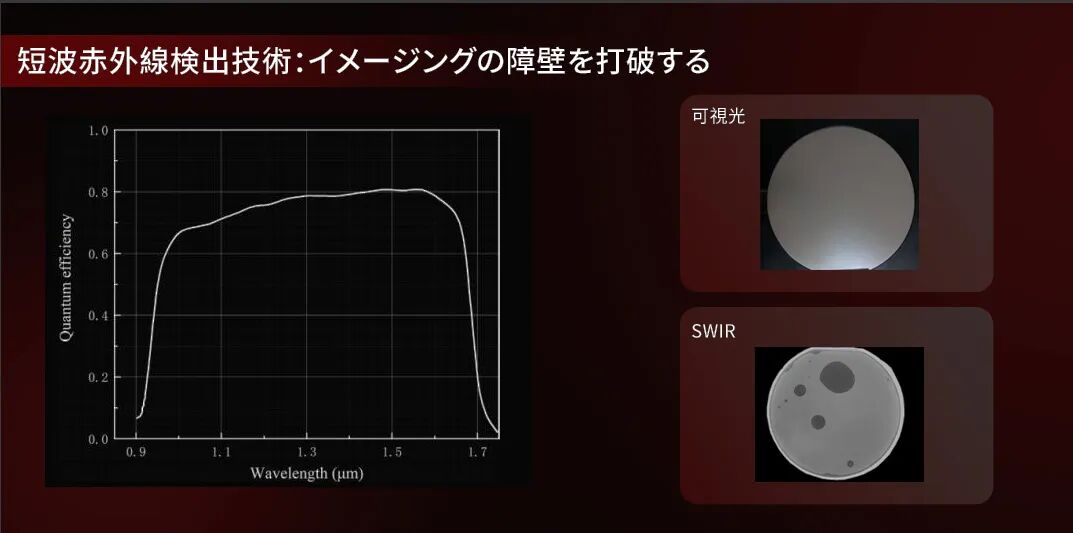

機械視覚検査技術の絶え間ない発展に伴い、短波長赤外線イメージング技術は、シリコン材料が1100nm以上の赤外線波長帯で示す透過特性を利用することで、シリコンウェハー内部の欠陥を可視化し、検査効率と品質を向上させるとともに製造コストを削減する。

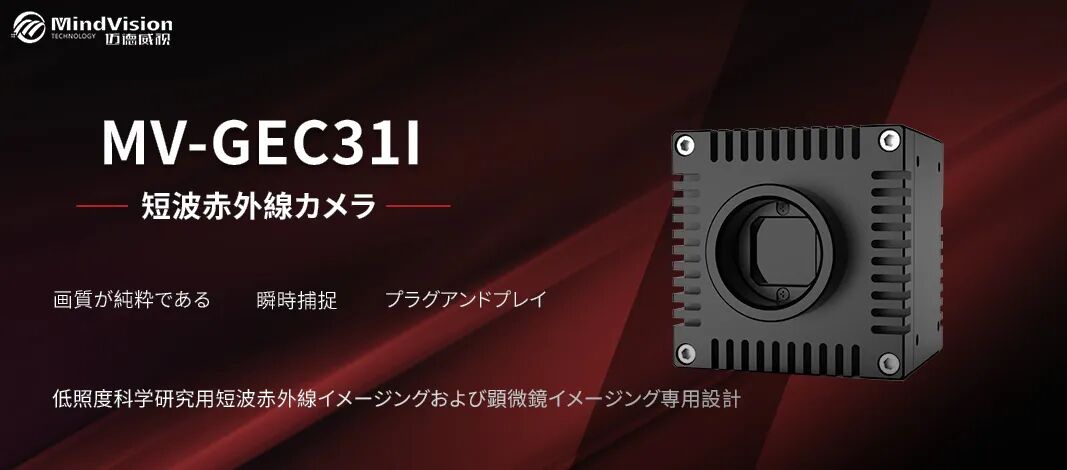

MindVisionが独自開発したMV-GEC31Iは、InGaAs高感度検出器を搭載し、半導体冷却、高フレームレート、容易な統合特性を兼ね備え、低照度科学研究用短波赤外線イメージングおよび顕微鏡イメージング向けに設計されています。半導体分野におけるインテリジェント品質検査の高度化を実現します。

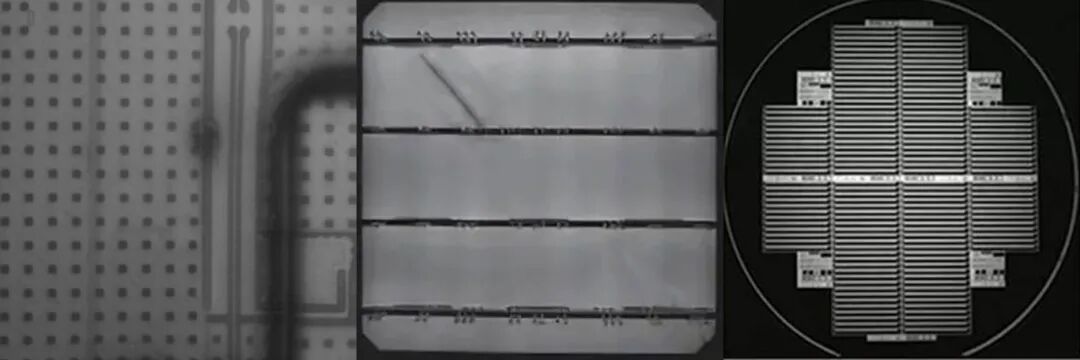

短波赤外線（SWIR）イメージングは高コントラストという利点を持ち、対象物の微細な特徴を鮮明に捉えることで、半導体ウエハー内部の欠陥検査やクラック検出などに対し効率的なソリューションを提供する。
