応用事例 | 自動焦点調整カメラMV-AFU2000CのPCB欠陥検査への応用

電子機器が高性能化・小型化の方向へ進化する中、プリント基板（PCB）の製造プロセスは新たな技術的要件に直面しています。現在の主流PCB製品の線幅とピッチはマイクロメートル単位に達しており、同時に多層基板の設計はますます複雑化しています。同一基板上にはマイクロメートル級の部品と大型コネクタが共存するケースが増加しています。このような技術的進化は回路性能の向上をもたらす一方で、検査手法に対してより厳格な要件を課すようになっています。

PCB製造プロセスにおいて、0.1mmの欠陥でも回路の機能不全を引き起こし、製品の良率に重大な影響を及ぼす可能性があります。従来の検査手法は、以下の課題に直面しています：

1. 従来の生産ラインでは主に手動検査が採用されており、大量の人員を要する上、作業者の疲労により品質が低下し、検査漏れ率が高くなります；

2. 固定焦点の産業用カメラは被写界深度に制限があるため、PCB基板の反りや部品の高さ差により画像がぼやける問題が発生します。

産業用検査分野における厳しい要求に対応するため、MindVision は独自にオートフォーカスカメラ MV-AFU2000C を開発しました。この製品の主なメリットは以下の通りです。

検出精度と互換性を新たな次元へ向上させ、PCB検査などの精密なビジョンアプリケーション向けに、コストパフォーマンスに優れた産業用検査ソリューションを提供します。

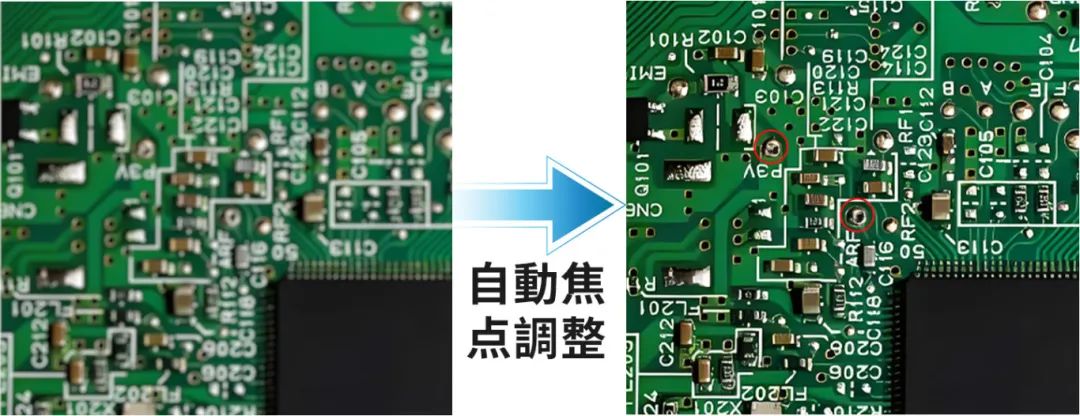

●PCB欠陥検査

自動焦点調整技術は、測定対象物と視覚システムとの距離に応じて光学焦点距離を動的に調整し、マイクロ秒単位の時間で異なる高さの焦点切り替えを完了します。これにより、PCB上の対象物がすべてクリアに画像化され、回路板上の欠陥を効果的に検出するとともに、製品が規格に適合しているかどうかを明確に識別できます。

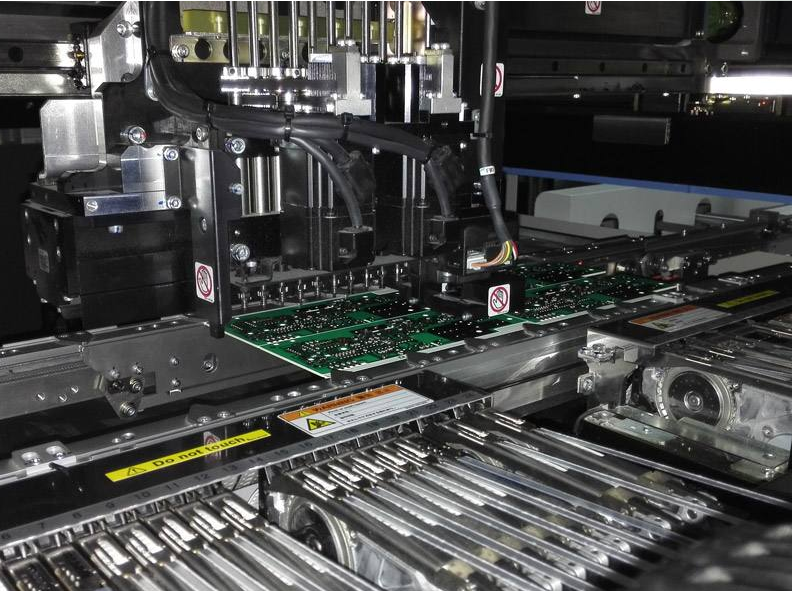

工業検査
