応用事例 | 高解像度画像、低ノイズ伝送：MV-XGC6500GC/GMのスマートフォンの中枠寸法検査への応用

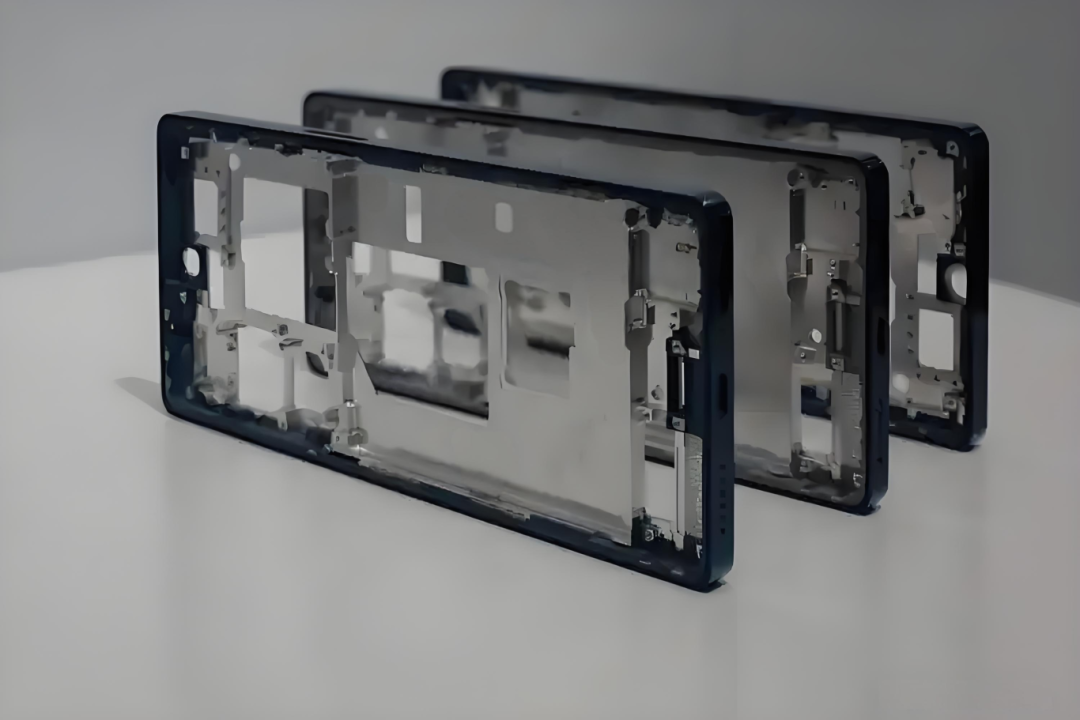

スマートフォンが高度に同質化している現代において、業界の競争は「製品ハードウェアの過剰な仕様」から「ユーザー体験の最適化」への極限の磨き上げへと移行しています。スマートフォンの中枠は、ディスプレイ、メインボード、バッテリーを支える核心的な構造部品であり、各部品が適切な間隔を保ち、安定した接続を維持する役割を果たします。その寸法精度が、全体の組み立て性とユーザー体験に直接影響を及ぼすため、公差の管理はコストと評判の管理に直結しています。

構造の複雑さがもたらす画像の盲点：スマートフォンの中枠は単一の平面構造ではなく、曲面や凹部などの曲面形状を有しています。材料の高反射特性により、光源が照射されると画像の局所的な過曝露が発生しやすく、傷やへこみなどの欠陥を隠蔽し、検査漏れを引き起こす可能性があります。

精度と速度のバランスが難しい：スマートフォンの中枠の寸法公差は非常に小さく、カメラの解像度に対する要求も極めて高い。また、生産ラインは高速な流れ作業の環境であり、データ処理の負荷が非常に大きい。

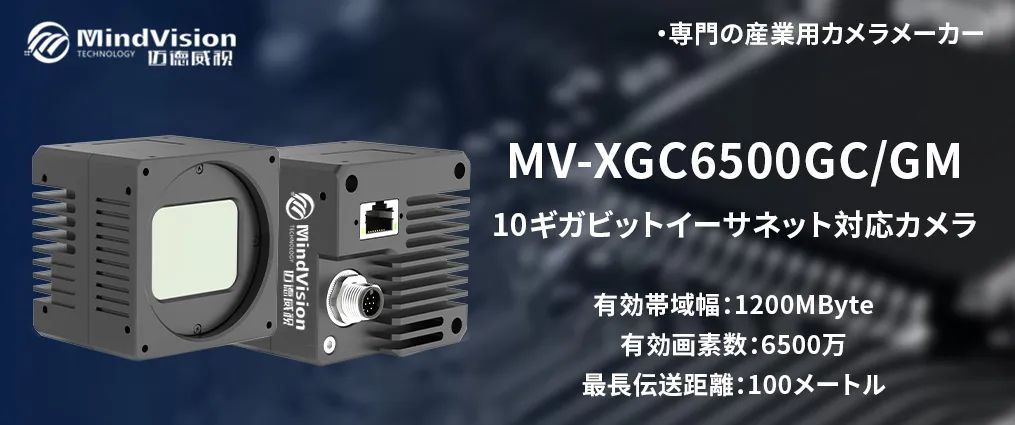

シーンに適応する産業用カメラは、多面的なブレークスルーを実現する必要があります。MindVisionが独自に開発したMV-XGC6500GC/GMは、次のような利点があります。

その製品は、高解像度、低ノイズ、優れた性能を兼ね備えており、工業検査に効率的で信頼性の高いソリューションを提供しています。

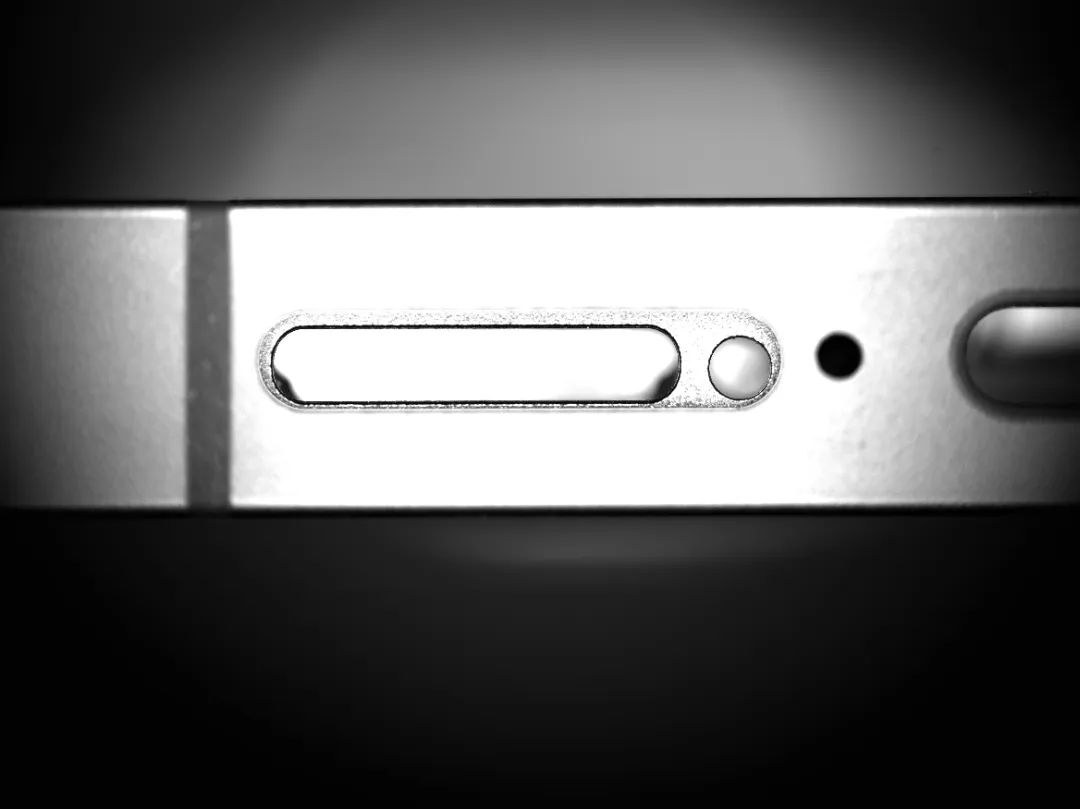

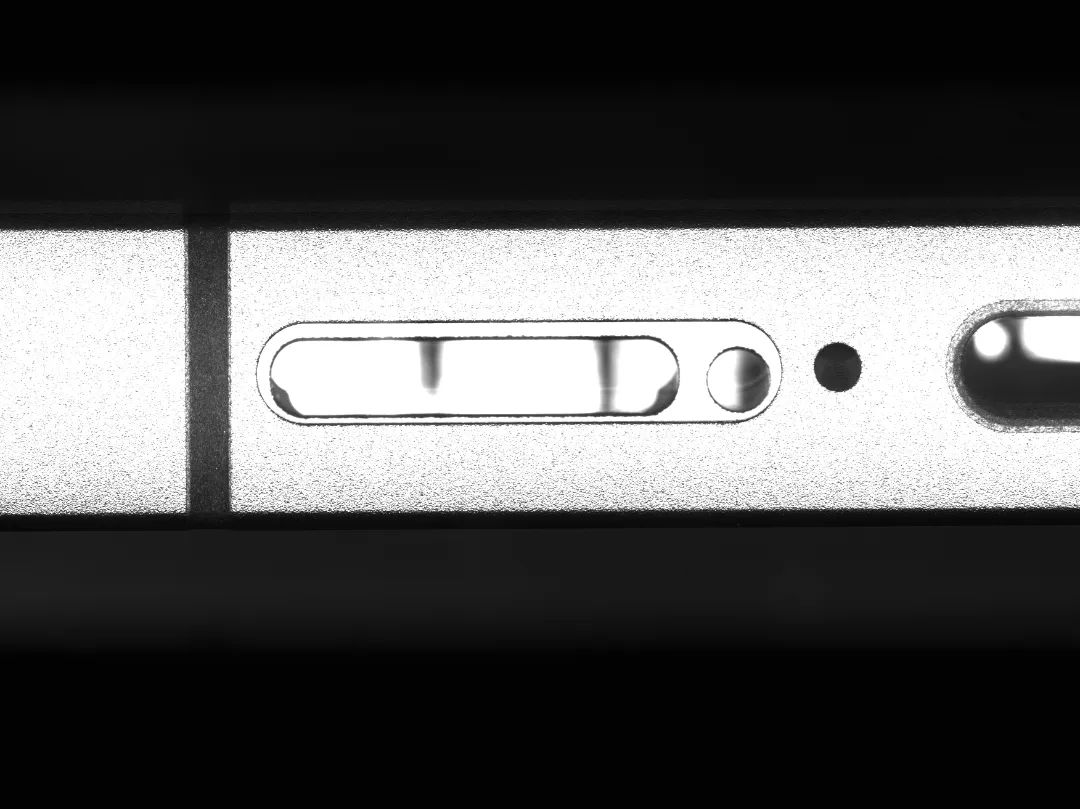

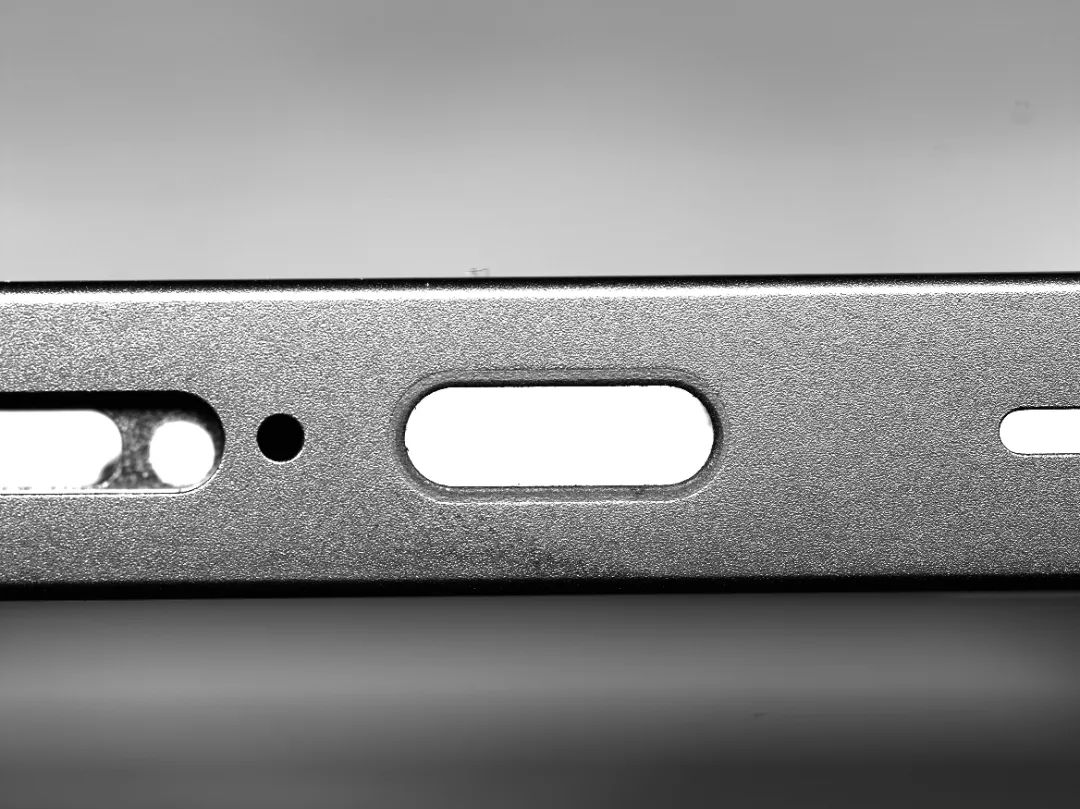

多光源協調照明システムを用いてスマートフォンの中枠を高精度な画像検査を行う：ドーム型照明で表面の反射を抑制し、同軸照明でエッジのコントラストを強化。さらに、単一の傾斜照明を組み合わせることで微細な欠陥を強調し、中枠の完全でクリアな画像を取得する。画像を取得した後、画像処理アルゴリズムを用いて分析し、孔の位置座標を正確に特定し、重要な寸法パラメーターを識別する。
