Пример применения | УФ-камера GEC405U в эпоксидной герметизации Контроль качества

Основная цель упаковки микросхем заключается в обеспечении надежной физической защиты ядра микросхемы, механической защиты, электрических соединений и путей отвода тепла, что позволяет безопасно и удобно применять микросхемы в различных электронных устройствах.

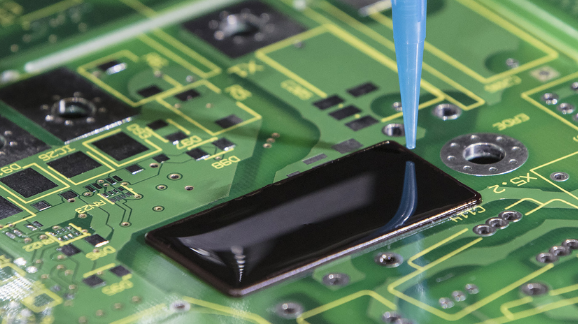

Использование эпоксидных смол для герметизации стало преобладающим методом упаковки как потребительских, так и промышленных микросхем благодаря сочетанию преимуществ в плане стоимости и эффективности. Для обнаружения дефектов процесса, таких как перелив смолы, пустоты и неравномерное заполнение, ультрафиолетовая технология визуализации с ее уникальными оптическими свойствами стала важнейшим методом обеспечения качества упаковки.

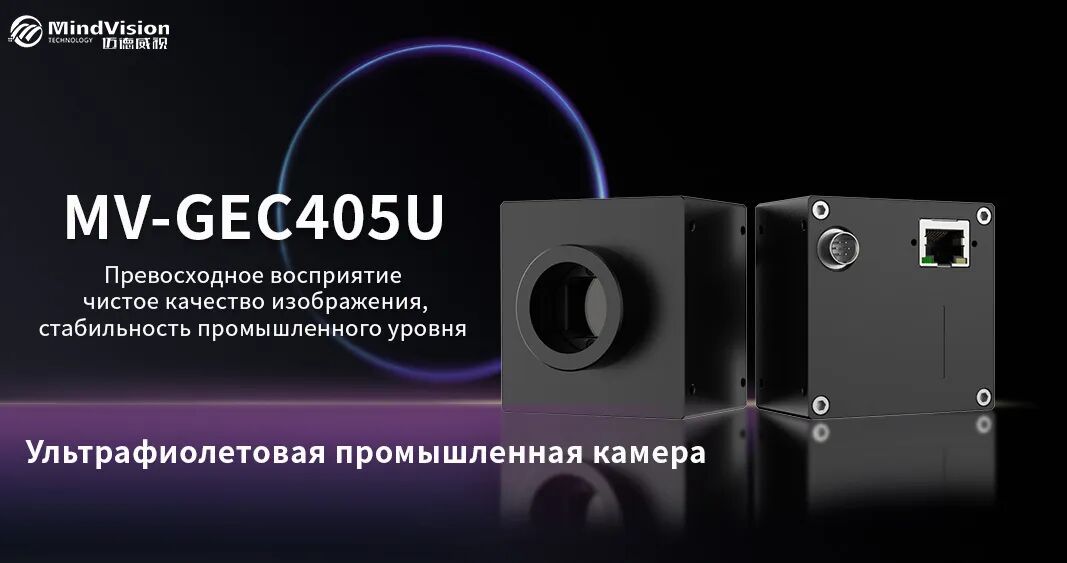

Независимо разработанная компанией MindVision система MV-GEC405U обеспечивает четкое и стабильное визуальное сканирование благодаря сверхвысокому отношению сигнал/шум и промышленной надежности. Ее рабочие характеристики включают:

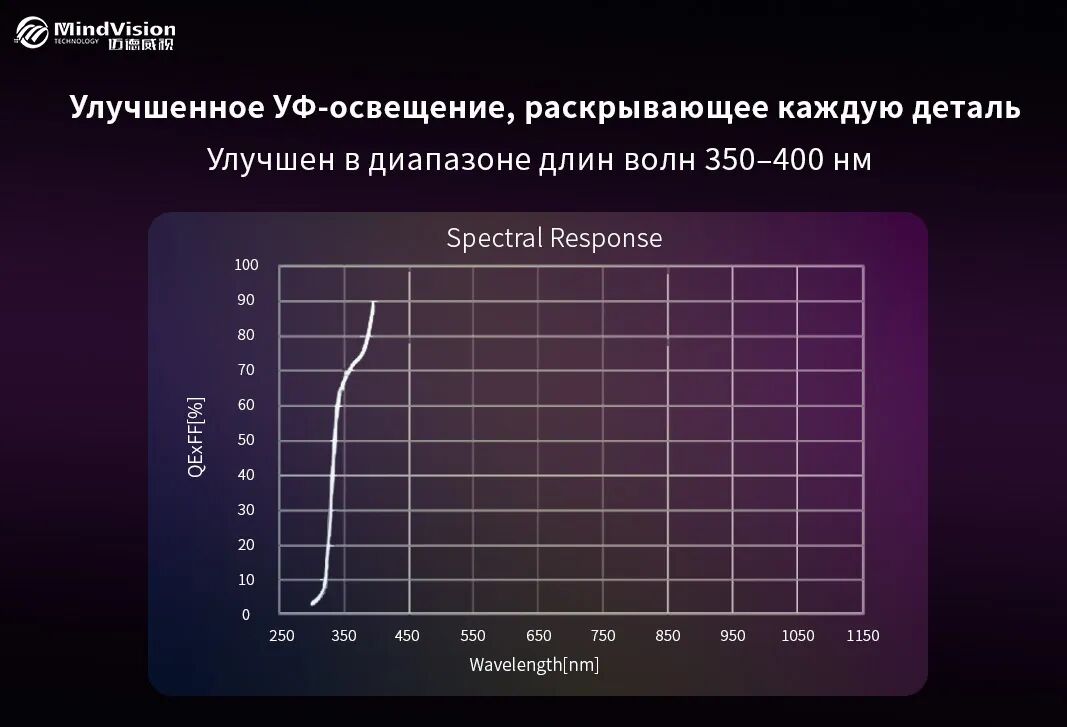

Усиление ультрафиолетового диапазона: оптимизировано для критического ультрафиолетового спектра 350-400 нм, чтобы максимально увеличить контраст между смолами и подложками.

Исключительно высокая чувствительность и отношение сигнал/шум: благодаря отношению сигнал/шум, превышающему 47 дБ, и максимальной чувствительности, превышающей 40 В/люкс*с, устройство надежно улавливает мельчайшие колебания сигнала, вызванные различиями в толщине. Это обеспечивает кристально чистый фон изображения с четкими деталями.

12-битный выход без потерь: благодаря 4096 уровням серой шкалы устройство различает самые незначительные изменения отражательной способности. Эта функция имеет основополагающее значение для преобразования серой шкалы изображения в количественные данные о толщине.
