Пример применения | От рутинных проверок до автоматических сигналов тревоги: промышленный тепловизор MV-GF120 в энергетической инспекции

2025-09-16 14:48

Стабильная работа энергетических систем напрямую влияет на промышленное производство и благосостояние населения. Длительная работа электрооборудования с высокой нагрузкой под воздействием таких факторов, как токовые нагрузки, коррозия окружающей среды и старение компонентов, часто приводит к неисправностям, включая ослабление соединений, повреждение изоляционных слоев и внутренние короткие замыкания. Эти проблемы часто сопровождаются ненормальным тепловыделением, что затрудняет их визуальное обнаружение. Тепловизионные камеры, являясь эффективным, бесконтактным и экологически чистым инструментом контроля, обеспечивают надежную гарантию обнаружения неисправностей в электрооборудовании.

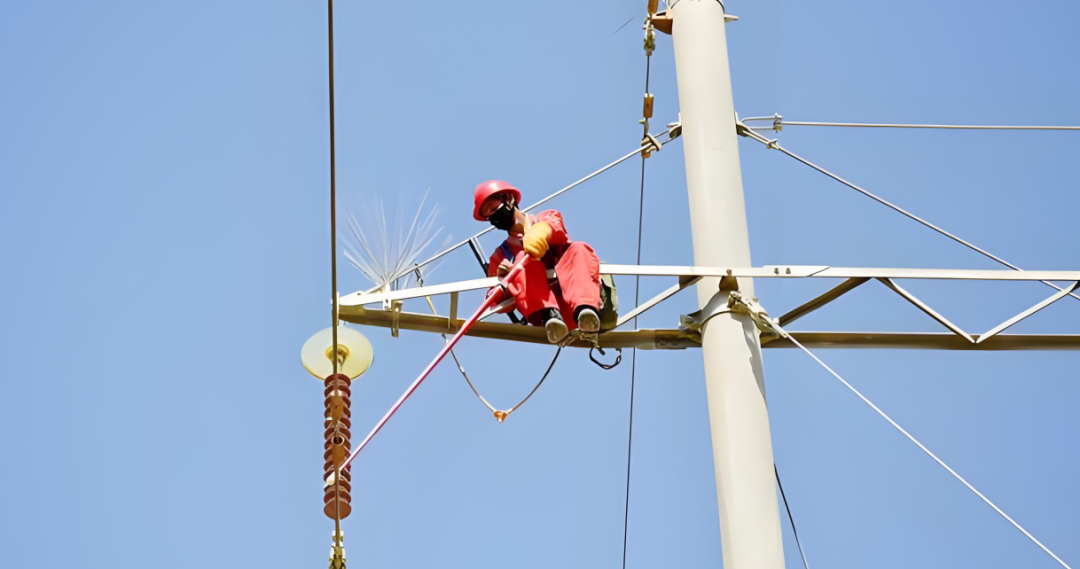

Электрические испытания

Технические принципы

Все объекты с температурой выше абсолютного нуля (-237,15 °C) излучают инфракрасное тепловое излучение. Хотя оно невидимо невооруженным глазом, тепловизионные камеры делают это излучение видимым. Обнаруживая излучение, испускаемое объектами, они преобразуют его в электрические сигналы. После систематической обработки эти сигналы в конечном итоге преобразуются в тепловые изображения, воспринимаемые человеческим глазом. Распределение цветов в этих изображениях обеспечивает прямое визуальное представление распределения температуры по поверхности объекта.

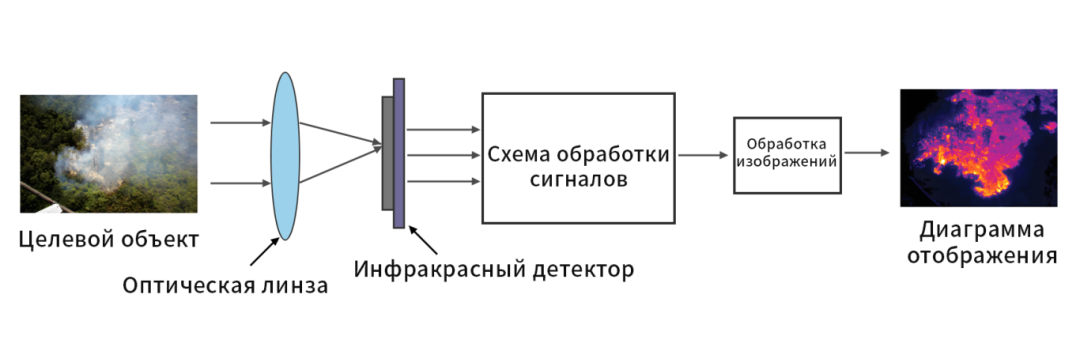

Принципы инфракрасной тепловизионной съемки

MV-GF120, независимо разработанный компанией MindVision, представляет собой промышленный тепловизор дальнего инфракрасного диапазона, способный измерять температуру поверхности и отображать тепловые изображения в режиме реального времени.

Преимущества продукта

Точное измерение температуры и высокая чувствительность

Доступны настройки коэффициента излучения, коррекция расстояния и коррекция влажности, а параметры излучения адаптированы к материалам различного электрооборудования для обеспечения точных и надежных данных измерения температуры. Используя инфракрасный детектор с высокой тепловой чувствительностью (≤55 мК), он может различать мельчайшие изменения температуры ±1 ℃, выявляя тепловые аномалии на ранних стадиях неисправности электрооборудования.

Захват деталей и динамический мониторинг

Разрешение 400×300 позволяет четко визуализировать детали распределения температуры поверхности оборудования, предотвращая упущение потенциальных опасностей из-за недостаточного разрешения. В сочетании с частотой кадров 50 Гц он быстро регистрирует процесс скачка температуры во время электрических неисправностей, предоставляя полную динамическую цепочку данных о температуре для анализа первопричин неисправностей.

Быстрое реагирование и стабильная передача данных

Устройство имеет время теплового отклика менее 15 миллисекунд, что позволяет быстро фиксировать колебания температуры и в режиме реального времени обнаруживать внезапные случаи перегрева. Благодаря интерфейсу RJ45 Gigabit Ethernet оно обеспечивает стабильную передачу данных на расстояния до 100 метров, гарантируя бесперебойную доставку больших объемов тепловизионных данных от переднего конца к серверу без потери кадров. Кроме того, устройство поддерживает совместную работу нескольких камер в сети, что облегчает комплексный и бесперебойный мониторинг на крупных подстанциях и в аналогичных средах.

Интеллектуальный анализ и функция раннего предупреждения

Поддерживает пользовательские области интереса для точного мониторинга критически важного оборудования. Кроме того, устройство оснащено сигнализацией о высокой и низкой температуре, а также настраиваемыми пользователем предупреждениями о выходе за пределы диапазона температур, причем параметры сигнализации можно настроить в соответствии с пороговыми значениями безопасности различных материалов оборудования.

Будь то выявление потенциальных опасностей во время плановых проверок или отслеживание данных при внезапных неисправностях, MV-GF120 обеспечивает стабильную и эффективную техническую поддержку, позволяя перейти от реактивного реагирования на обнаружение проблем питания к проактивному раннему предупреждению.

Пример применения

Установите тепловизионные камеры в зонах критически важного оборудования подстанций для получения инфракрасных тепловых изображений электрических установок. Затем передавайте тепловые изображения и данные измерений температуры в режиме реального времени через Gigabit Ethernet в центральный центр мониторинга. Этот процесс позволяет осуществлять бесконтактный мониторинг температуры и диагностику неисправностей электрического оборудования без необходимости приближения персонала к высоковольтным установкам.

видимый свет

Карта тепловизионного изображения

Характеристики камеры

	MV-GF120
Датчик	GST417M
Тип камеры	Тепловидение
Размер пикселя	17umx17um
Отображение изображений	Черный жар/Белый жар/Цвета радуги
Разрешение @ Частота кадров	400X300 50Hz
Метод воздействия	автоматический
Чувствительность	NETD≤55mK
Интерфейс данных	Гигабитный Ethernet
