Пример применения | Четкое изображение, быстрая передача, простое развертывание: применение MV-PX6500GC/GM для обнаружения дефектов экрана
Производственный процесс ЖК-экранов сложен и точен, и на каждом этапе могут возникать различные дефекты, такие как дефекты пикселей, царапины, утечка света, аномалии цвета, пятна и т. д., которые напрямую влияют на пользовательский опыт и конкурентоспособность конечного продукта на рынке.
В этих условиях технология машинного зрения, благодаря своим уникальным преимуществам, таким как «бесконтактный контроль, сбор изображений высокого разрешения, анализ с помощью интеллектуальных алгоритмов», изменила традиционную модель «контроля качества с помощью человеческого зрения».
Сложности при тестировании
➤В эпоху сверхвысокой четкости экранов 4K и 8K расстояние между пикселями экрана сократилось до субмикронного уровня, что требует от промышленных камер чрезвычайно высокого разрешения и четкости изображения для точного распознавания дефектов.
➤Высокое разрешение и высокая частота кадров промышленных камер генерируют огромные объемы данных, что предъявляет высокие требования к оперативности систем обработки изображений. В противном случае может возникнуть не только проблема недостаточной пропускной способности канала передачи данных, но и увеличение задержки обработки изображений, что затруднит выполнение требований к оперативности контроля.

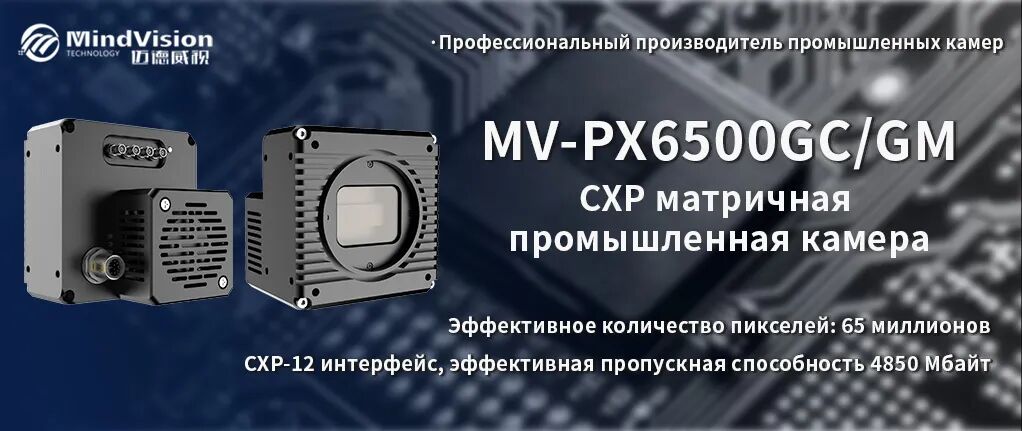

MV-PX6500GC/GM, разработанный компанией MindVision, специально предназначен для высокоточного контроля и обладает следующими преимуществами:
Удовлетворение потребностей в высокоскоростной передаче данных
Интерфейс CXP12, максимальная эффективная пропускная способность передачи данных 4850 Мбайт, что в 4 раза превышает пропускную способность сети 10 Гбит/с, позволяет избежать сжатия или задержки данных и соответствует требованиям высокоскоростного конвейерного производства.
Обнаружение мелких дефектов
65 миллионов эффективных пикселей + размер пикселя 3,2 мкм, что позволяет точно анализировать характеристики дисплея и четко отображать детали экрана, способствуя выявлению мелких дефектов (таких как яркие и темные пятна, неравномерность Mura и т. д.).
Высокая адаптивность к различным сценариям
Широкий диапазон времени экспозиции (0,0020–67108,8640 мс) позволяет адаптироваться к различным физическим характеристикам и условиям освещения на месте, оптимизировать экспозицию для выявления дефектов, повысить полноту и точность контроля, а также, благодаря глобальной экспозиции, обеспечить отсутствие смазывания изображения при конвейерном контроле.
Многоканальная гибкая комбинация
Поддержка гибкой комбинации 1, 2 и 4 каналов. Благодаря синхронному срабатыванию нескольких камер, сшивка охватывает больший диапазон обнаружения, решая проблему недостаточного поля зрения одной камеры.
Промышленная надежность и простота использования
Один коаксиальный кабель обеспечивает передачу сигнала и питание, что упрощает прокладку кабелей и снижает уровень помех. Благодаря отличному дизайну SDK пользователям не нужно напрямую работать с картой сбора данных CXP, что избавляет от необходимости в сложной настройке и позволяет быстро интегрировать систему в существующую систему контроля, как при использовании промышленной камеры с гигабитным интерфейсом.
Каждый скачок в разрешении продукта является испытанием для всех возможностей визуального оборудования. Преимущества MV-PX6500GC/GM в таких аспектах, как «четкое изображение, быстрая передача данных, простота развертывания», делают его идеальным решением для обнаружения дефектов экрана, обеспечивающим точность, эффективность и стабильность.
Примеры применения

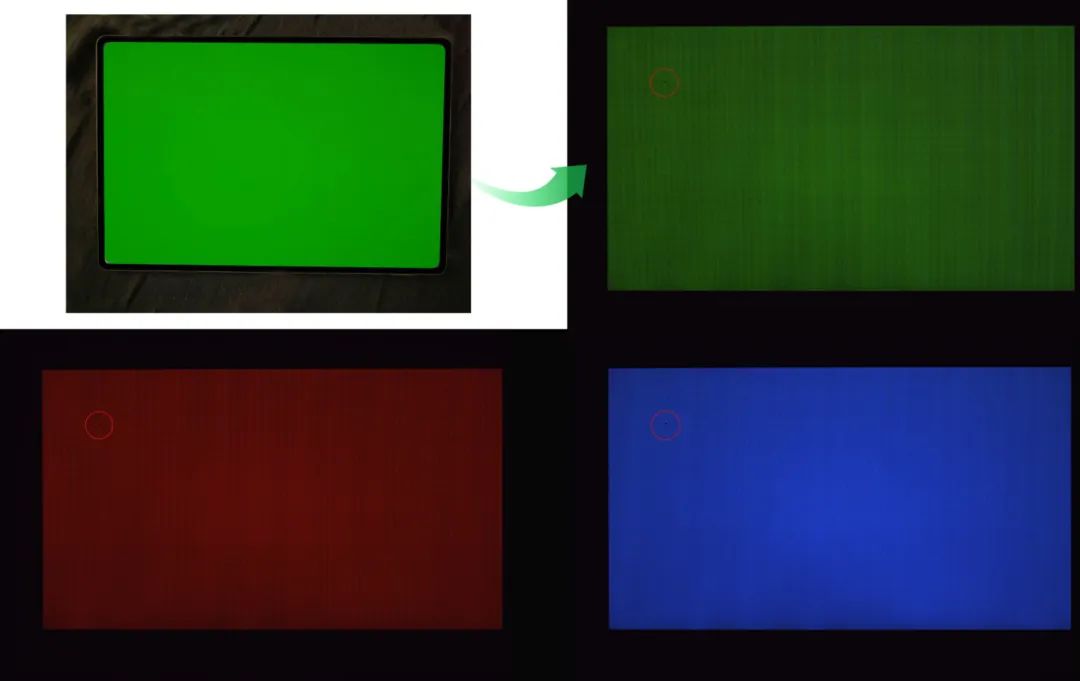

На основе различий в оптических характеристиках посторонних предметов в монохромном поле света R/G/B, с помощью камеры фиксируются характерные аномалии, вызванные ими, и с помощью алгоритма осуществляется распознавание и классификация посторонних предметов с точностью до субпикселя.
▲Обнаружение посторонних предметов при включении питания

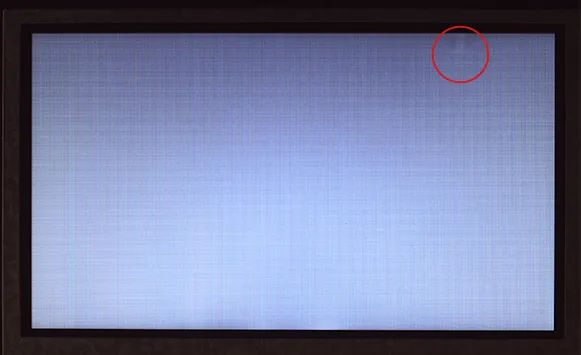

Снимая полностью белый экран в сочетании с профессиональной системой освещения, можно точно обнаружить дефекты на экране.
Параметры продукта
MV-PX6500GC | MV-PX6500GM | |
Оптические размеры | 29.9mm x 22.4mm | |
Тип датчика | CMOS | |
Тип камеры | цветной | черно-белый |
Размер пикселя | 3.2um x 3.2um | |
Эффективные пиксели | 65 миллионов | |
Разрешение @ частота кадров | 9344*7000 MAX@70.25FPS | |
Метод экспозиции | Глобальная экспозиция | |
Время экспозиции (мс) | 0.0020-67108.8640ms | |
Динамический диапазон | 66.0dB | |
Прикладная отрасль
PCB тестирование
биомедицина
Космические научные исследования
Экранная диагностика
