応用事例｜定期点検から自動警報へ：電力点検における産業用サーモグラフィーMV-GF120

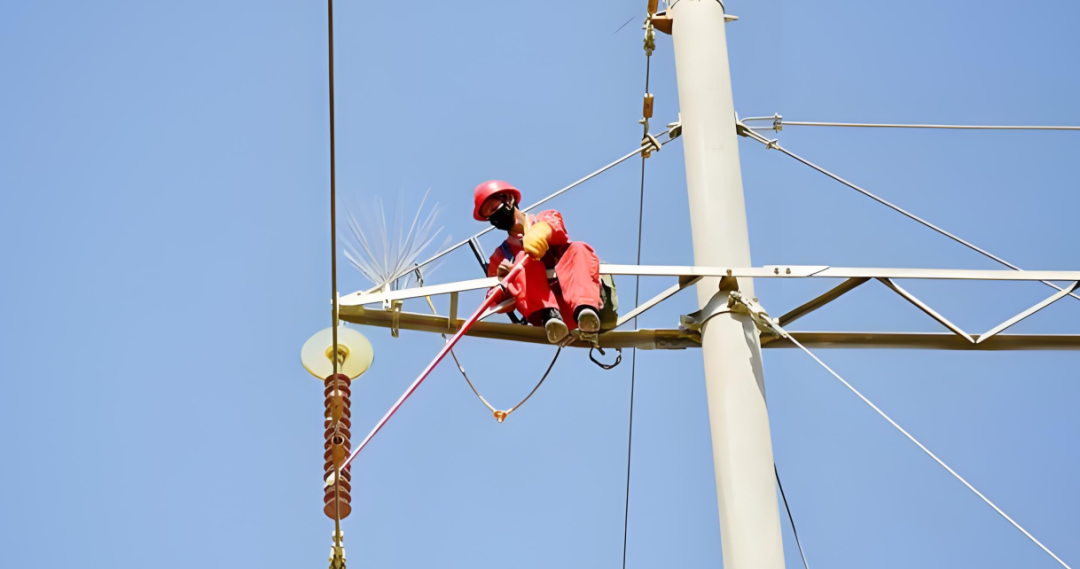

電力システムの安定した稼働は、工業生産と民生に直接関わる。電力設備の長期にわたる高負荷運転は、電流負荷、環境腐食、部品の経年劣化などの要因により、接点の緩み、絶縁層の損傷、内部短絡などの故障が発生しやすく、これらの問題は異常発熱を伴うことが多く、肉眼では発見が困難である。一方、サーモグラフィは効率的で非接触、無公害の検査ツールとして、電力設備の故障検出を強力に支える存在となっている。
技術原理

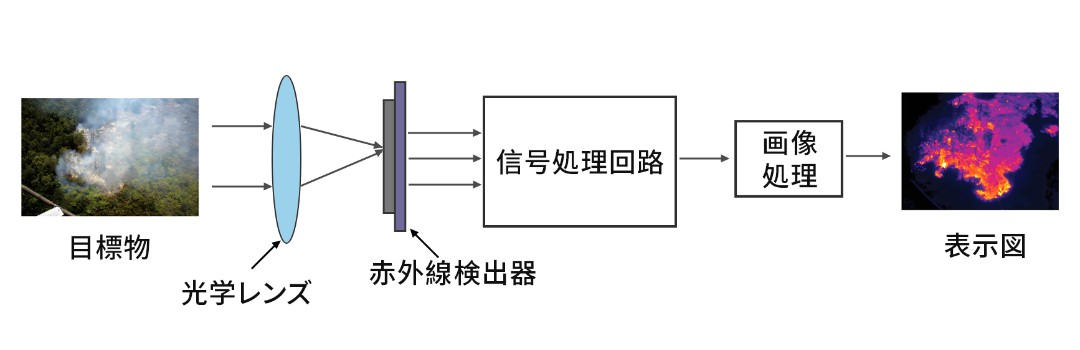

絶対零度（-237.15℃）以上の物体はすべて、外向きの赤外線放射を放出する。人間の目では赤外線を直接見ることはできないが、サーマルカメラはそれを「ありのままの姿」で可視化する。物体から放出される放射線を検知し、それを電気信号に変換した後、システム処理を経て最終的に人間の目で確認可能な熱画像へと変換する。画像内の色の分布から、物体表面の温度分布を直感的に把握することができる。

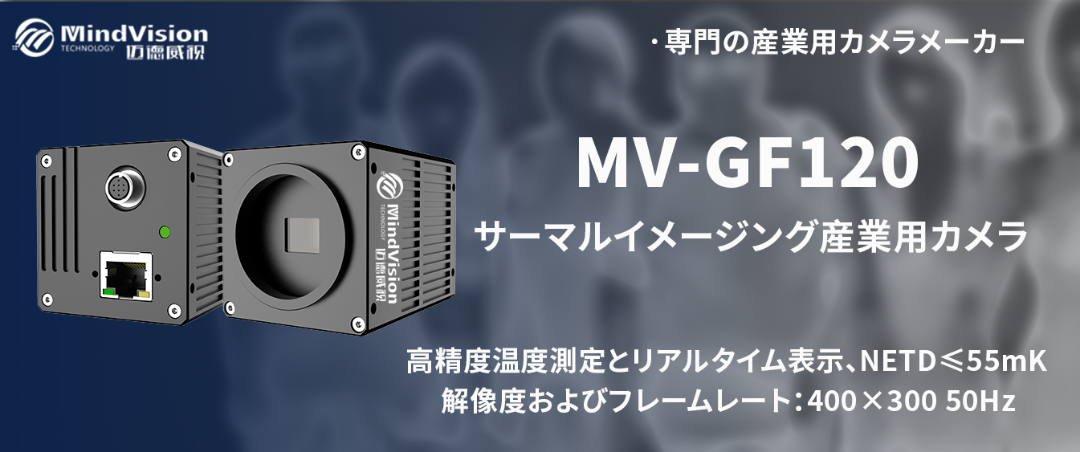

MindVisionが独自開発したMV-GF120は、物体の表面温度を測定しリアルタイム熱画像を表示できる産業用遠赤外線サーモグラフィです。
製品の強み
高精度温度測定と高感度
放射率設定、距離補正、湿度補正などを提供し、異なる電力設備の材質に適合した放射率パラメータを設定することで、温度測定データの正確性と信頼性を確保します。高熱感度（≤55mK）の赤外線検出器を採用し、±1℃の微小な温度差を識別可能で、電力設備の故障初期段階で温度異常を検知します。
細部の捕捉と動的監視
400×300の解像度により、機器表面の温度分布の詳細を鮮明に表示し、解像度不足による潜在的な問題の見落としを防止。50Hzのフレームレートと組み合わせることで、電力故障時の温度急上昇プロセスを迅速に記録し、故障原因の特定に完全な動的温度データチェーンを提供します。
高速応答と安定した伝送
本装置は＜15msの熱応答速度を備え、温度変化を迅速に捕捉し、突発的な過熱現象をリアルタイムで検知します。RJ45ギガビットイーサネットインターフェースを介し、100mの長距離でも安定した伝送を実現し、フロントエンドで収集した大量の熱画像データをロスレスかつフレームロスなしでサーバーへ伝送します。さらに、複数カメラの協調ネットワーク構築をサポートし、大型変電所などのシーンにおける全範囲のシームレスな検出を容易に実現します。
インテリジェント分析と早期警戒機能
ユーザーが関心領域をカスタマイズして重点設備の精密監視を実現します。同時に、設備は高温・低温アラームとユーザー定義の温度範囲アラームをサポートし、異なる設備材料の安全閾値に基づいて警報パラメータを設定します。
日常点検における潜在リスクの特定から突発故障のデータ追跡まで、MV-GF120は安定した高効率な技術サポートを提供し、電力検査を「受動的対応」から「能動的予警」へと進化させます。
応用事例
熱画像カメラを変電所内の重要設備エリアに固定し、電力設備の赤外線熱画像を取得する。その後、ギガビットネットワークを介して熱画像と温度測定データをリアルタイムでバックエンド監視センターに伝送する。このプロセスでは、高圧設備に人が接近する必要がなく、電力設備の非接触式温度監視と故障診断を完了できる。

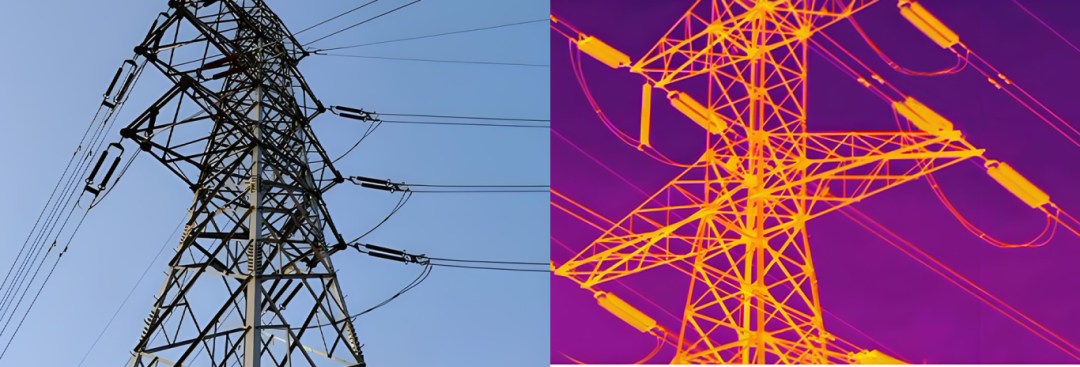

可視光
サーマルイメージング画像

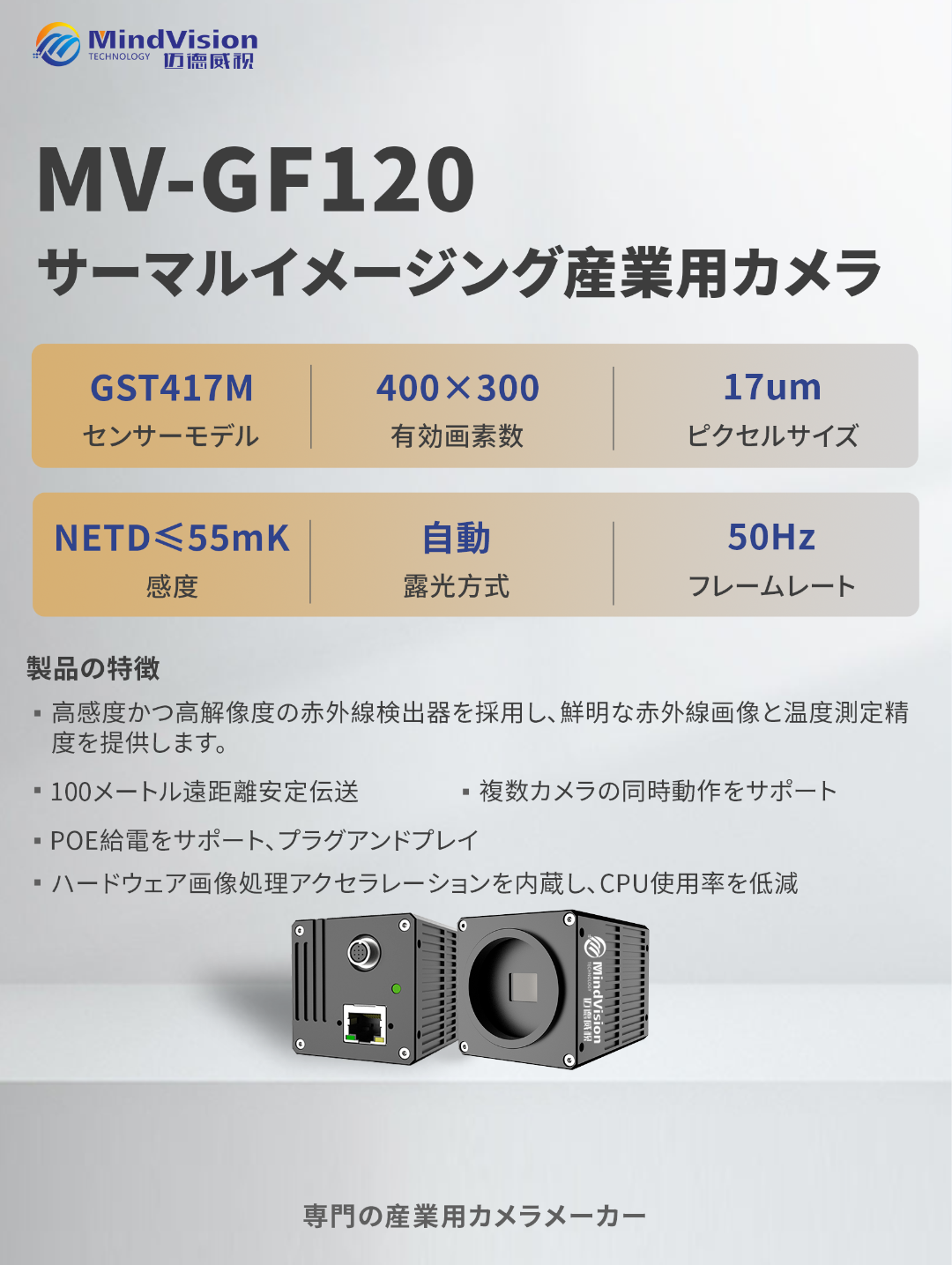

カメラパラメータ
MV-GF120 | |
センサー | GST417M |
カメラの種類 | 熱画像 |
ピクセルサイズ | 17umx17um |
画像表示 | 黒熱/白熱/虹色 |
解像度@フレームレート | 400X300 50Hz |
露光方式 | 自動 |
感度 | NETD≤55mK |
データインターフェース | ギガビットネットワーク |
応用分野
森林防火
半導体
電力監視
冶金
